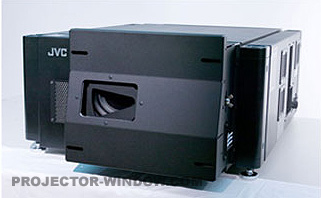

日本放送协会（NHK）计划在2020年开始试播的新一代电视播放服务“超高清（SHV）”。该电视服务的目标是利用7680×4320像素（3300万像素）的“8K×4K”影像实现高临场感。NHK与NHK工程服务及JVC建伍控股共同开发出了能以低成本显示相当于8K×4K的影像、且较原来实现小型轻量化的投影机。
新品通过在支持“4K×2K（800万像素）”的投影机上安装简单的光学部件，可显示相当于8K×4K的影像。RGB三色配备3个800万像素显示元件的4K×2K投影机已经面向数字影院等用途实现实用化。此次的投影仪的特点是，大小及重量与支持4K×2K的现有产品几乎相同，而且只需增加一些成本即可。体积和重量也保持在很好的范围内。
之前曾经出现过的两款8K×4K投影机，在体积和成本等方面都无法很好的面向消费市场。一款是配备3个3300万像素显示元件的“全分辨率”投影机，成本难以下降。另一款是采用4个800万像素显示元件的“像素错位”技术投影机，其需要采用2台大尺寸的投影机，因此并不实用。
最新的“超高清（SHV）”投影机，技术关键在于“e-Shift元件”光学部件。通过在RGB用各显示元件的前方各配置1个该元件，合计配置3个，则可使支持4K×2K的投影仪实现相当于8K×4K的影像显示。e-Shift元件是应用了液晶面板原理的“光的快门”。在生成电气信号后，该器件的偏光轴发生变化，从而改变折射率。利用这一原理，可改变源于显示元件的光（投射光）的传播方向。
NHK为了使RGB各色光的传播方向在横纵方向上仅错位1/2像素，重新设计了e-Shift元件。以120Hz的频率间歇性切换该器件的折射率，然后将横纵方向仅错位1/2像素的影像分时投影到屏幕上。利用该投影仪显示分辨率图时，可确认能以相当于8K×4K的分辨率显示。e-Shift元件的构造简单，并非高价部件。无需像普通液晶面板一样，在TFT基板上进行像素分割，只需在覆盖整个器件的平面电极上插入液晶即可。
|
