1、设备说明
目前我们使用最多的CREATOR快捷中控主机PGMII有8个串口，通过这8个串口可以控制或者说是对8个设备进行发码控制，一但超出了8个设备的话，就必须用到串口分配器，但一般比较少人对串口分配器有所了解，特别是它的编码方式。
CREATOR快捷的串口分配器型号为CR-UART8，支持8路串口分配输出，通过RS-232与主机通信，将主机发送过来的数据转换成指定的波特率并从相应的COM1-COM8输出口输出。
3）CR-UART8与设备的连接：
CR-UART8与设备的连接比较简单，我们以PGMII中控连接CR-UART8来控制8*8AV矩阵为例来说明。首先是PGMII的其中一个串口（例如是第一个串口COM1）连接到CR-UART8后面板的输入COM口，如下图红色圈所圈起的位置。接着是CR-UART8的其中一个串口（例如是第一个串口COM1）连接到8*8AV矩阵上，如下图蓝色圈所圈起的位置。CR-UART8分配器需要额外连接一个12V的外接电源，如下图绿色圈所圈起的位置。最后是无线接受器连接PGMII中控，如下图黄色圈所圈起的位置。
（从底到上，AV矩阵、PGMII中控、CR-UART8分配器、无线接收器。）
（红色圈——中控连接到8路COM口分配器。）
（蓝色圈——CR-UART8分配器连接到AV矩阵。）
（绿色圈——CR-UART8分配器连接电源线12V、1A。）
（黄色圈——无线接收器连接到中控。）
2、编码说明
| 1）在PGMII中控连接CR-UART8分配器的串口上一定要填上它的波特率38400
（如下图）。 |
 |
2）CR-UART8分配器的通讯协议分为六个部分，分别是：启始指令、通道、校验、波特率、数据长度和控制代码。
①启始指令：\x1B\x43\xDD\x0D\x0A 为专用指令，直接填写就可以了。
②通道：通道为CR-UART8分配器上要控制的设备所连接的串口通道，例如设备连接的是COM1的接口，那代码就写01。
代码对应通道：
01：COM1通道
02：COM2通道
03：COM3通道
04：COM4通道
05：COM5通道
06：COM6通道
07：COM7通道
08：COM8通道
③校验：校验码分为三个，分别是无校验、偶校验和奇校验。
校验代码：
00：无校验
01：偶校验
02：奇校验
④波特率：
波特率相对应代码：
00：300 bits/s
01：600 bits/s
02：1200 bits/s
03：2400 bits/s
04：4800 bits/s
05：9600 bits/s
06：14400 bits/s
07：38400 bits/s
08：38400 bits/s
09：57600 bits/s
⑤数据长度：RS-232：数据长度为INT*，不能为0X00
⑥控制代码：所要控制设备的控制代码，每个设备都有不同的代码，有16进制码和字符码。例如是我们公司的矩阵代码就是字符码，1B1.
就是控制矩阵第一路输入切换到第一路输出。

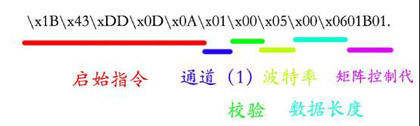

综合所有代码，例如矩阵连接8路COM口分配器第一个COM口来控制我们公司的8*8AV矩阵，通道为1、无校验、波特率为9600、数据长度为6，所代表的代码如下：

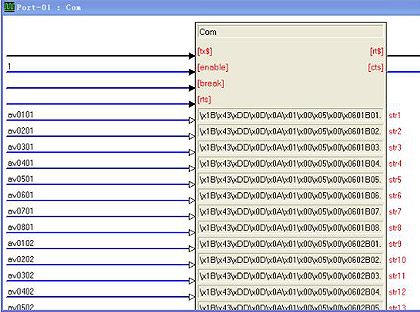

GMII中控中连接CR-UART8分配器的COM口所写的代码如下图：
|
