1、前面板说明：
POWER——电源指示灯，接通电源时指示灯亮。
NET——网络指示灯，CR-NET连接可编程中控主机并通信良好时指示灯亮。
L——左声道音量（VOL）、音色（TONE）指示灯
VOL：左声道静音时指示灯灭；调节左声道音量大小时指示灯闪亮；其他情况常亮。
TONE：调节左声道音色时指示灯闪亮；其他情况指示灯灭。
R——右声道音量（VOL）、音色（TONE）指示灯
VOL：右声道静音时指示灯灭；调节右声道音量大小时指示灯闪亮；其他情况常亮。
TONE：调节右声道音色时指示灯闪亮；其他情况指示灯灭。

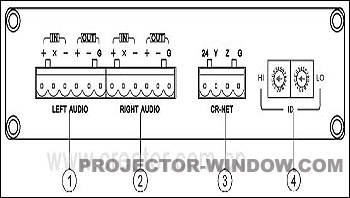

2、后面板说明：
>> LEFT AUDIO——左声道音频输入接口
>> RIGHT AUDIO——右声道音频输入接口
>> CR-NET——4位网络口，连接至可编程中控主机，与主机通信，同时对本机供电。
>> ID——网络ID设置拨码盘。
音频输入接口有平衡音频接法和不平横音频接法，接线示意图如下图：

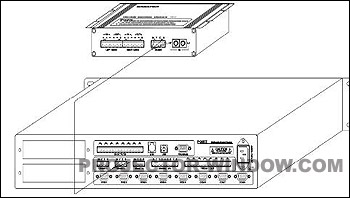

3、CR-VOLII音量控制器与PGMII中控连接图：
4、CR-VOLII音量控制器编码说明：
当CR-VOLII音量控制器与PGMII中控连接好以后就可以进行程序的编写。

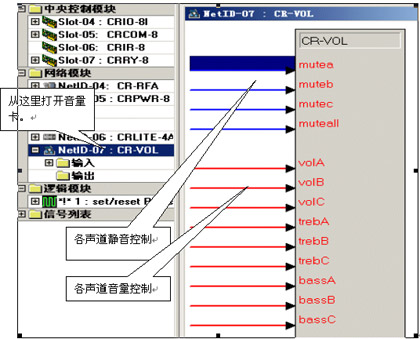

①打开Controlsystem软件，并打开音量卡。
在Control System 2007的音量卡提供三声道接口，包括
>> 3路声道静音控制：mutea、muteb、mutec。
>> 3路主音量控制：VolA、VolB、VolC。
>> 3路高音控制：trebA、trebB、trebC。
>> 3路低音控制：bassA、bassB、bassC。
目前CREATOR快捷音量卡支持左右两声道，并且在实际工程应用中不会单独去控制具体哪个声道的静音，没有特殊情况下静音控制是左右声道统一控制，对于音量调节来说，也是左右声道统一控制。并且一般在高档的多功能会议厅中都有扩声系统，音量的高低音调节一般通过扩声系统中的调音台来控制，所以在实际工程中，高低音的调节一般不会采用音量卡控制，音量卡的应用更多控制总音量的调节和静音控制。

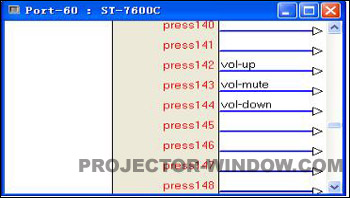

②在触摸屏网络�？橹行唇淞俊�
|

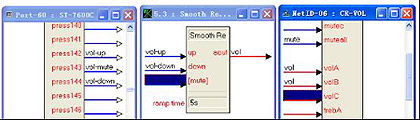

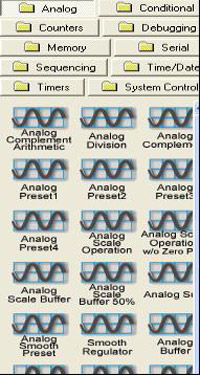

③在逻辑栏Analog里把Smooth
Regulator逻辑拉出来，把音量升和音量降的变量拉过去。在aout里填上vol变量，把vol变量拉到音量卡模块上。在Bistable
Trigger逻辑上的ramp time 填上5秒（代表从最低音到最高音的变化时间）。
Smooth Regulator逻辑功能描述：
当输入信号<up>为1时，模拟信号输出<auto>的值连续线性增大。当输入信号<down>为1时，模拟信号输出<auto>连续线性减小。<Pamp_time>参数指定了开始使输出在0%到100%之间浮动所需要的时间，如果想控制一个模拟量调节的灵敏度，可以设置<Pamp_time>的值来实现，<Pamp_time>的值越小灵敏度越高。 |
 |

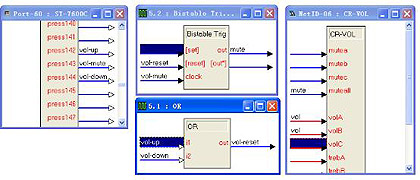

④从Memory栏里找到Bistable
Trigger逻辑指令，把它拉出来，在逻辑指令中的CLOCK中填上触摸屏�？樯弦谎拇砭惨舻谋淞浚缓笤贑onditional栏里把OR逻辑指令拉出来，插入一个信号，把代表音量升和降的变量填进i1、i2上面。在OR逻辑的out上填上vol-reset变量，把这变量拉到Bistable
Trigger逻辑指令的reset上。因为静音一般都是全部静音，所以把Bistable
Trigger逻辑指令的out上的mute变量直接拉到音量卡的muteall上面。
Bistable Trigger逻辑功能描述：
当输入信号<clock>发生突变，由0转变1的瞬间，输出信号<out>状态由当前状态取反并锁住保持状态，直到输入信号<clock>下次发生突变输出信号<out>状态又再次对当前状态取反。

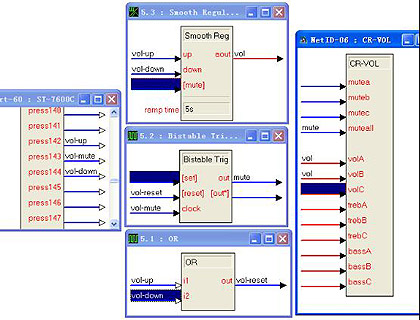

⑤整个音量控制器的程序就已经编写好，下图是程序中逻辑指令变量流程图：
|
