一、項目介紹
青島港是一座具有110多年歷史的現代化國際億噸大港，青島港務局是國家500個重點國有企業之一，主要從事各類進出口貨物的裝卸服務和國際國內客運服務，現有員工總數8500人左右。
為使青島港建成國際一流大港，滿足港務局及時調度各類船只迅速做出決策，召開各類會議，以及滿足員工業余生活多樣化等需求，青島港務局決定建立一流的禮堂。因?yàn)楸豢卦O(shè)備較多，本著新技術的應用使系統管理與控制變得更“精確”與“簡單”的原則，彰顯“人性化”設計。經過多方考察，該項目最終選擇了法國VITY智能集中控制系統。
二、AV設備情況
|
該禮堂實際面積為1200多平米，主要分為演出會議擴聲、視頻顯示、燈光幕布及中央控制系統四大部分，其中演出會議擴聲采用空間聲音成像SIS系統選用了美國MEYERSOUND世界知名品牌，視頻顯示主要選用丹麥DNP和高亮度原裝SANYO投影機及以色列KRAMER矩陣切換等。布局主要設有主席臺（或舞臺），觀眾席及控制室。 |
|

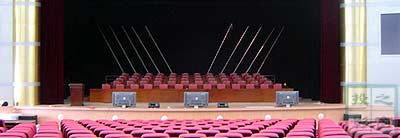

主席臺：正中央設一幅12M*6.75M（16：9）電動正投幕，主席臺左右各有一個150寸的背投；面對主席臺背對觀眾席有三個等離子屏，方便領導通過無線觸摸屏調用并觀看不同的視頻源。
觀眾席：約有800個座位，有三個攝像頭分布在正后，左邊及右邊，正中方另設一套3CCD 600線專業攝像機。
控制室：在觀眾席的后部夾層中， 操作者可通過玻璃窗觀察整個會場情況，正投影機通過玻璃窗投在正投幕上。20多個監視器，所有的視頻源，音頻源，切換矩陣，音頻處理，調音臺，會議采編管理及中控主機等均放在控制室。
三、控制需求
系統要求控制多功能廳中的控制內容有：
* 2個背投的開關機，切換信號類型（正投根據實際情況不控；RS232）
* 3個等離子屏的開關機，切換信號類型（RS232）
* 3個攝像頭的選擇上/下/左/右，聚焦，會焦，存儲預設，調用預設（RS232）
* 1個RGB矩陣的任意切換（RS232）
* 1個音視頻矩陣的任意切換，并根據實際需要將視頻，音頻及音視頻分開或同步控制（RS232）
* 1個音頻處理器的模式調用 （TCP/IP）
* 多路舞臺燈光的明暗調節及設置場景（RS232）
* 多個幕布的上升/停止/下降（RS232/RELAY）
* 2個時序電源的打開及關閉（RS232/RELAY）
* 1個DVD的播放控制（IR）
* 錄像機，卡座，MD根據實際情況不控 |
考慮到領導和操作人員對設備操作的需求不同
* 在控制室中，操作人員可以通過一個8.4寸無線觸摸屏來集中控制所有被控設備。
* 在主席臺上，領導可以通過一個8.4寸無線觸摸屏來簡便及時地控制一些場景，因?yàn)槲覀冊诖擞|摸屏上提供了幾個快 捷及宏指令按鈕。
* 為方便其它人員的控制需要，我們可以通過控制室的臺式計算機控制諸多被控設備。 |
四、本系統控制難點：
1、 如何設置兩個無線AP，使兩個8.4寸無線WI-FI觸摸屏在整個多功能廳中無縫漫游切換使用
2、 如何通過TCP/IP而非傳統的RS232來控制音頻處理器，并且還需解決每次初次登錄音頻處理器時需要輸入密碼的問題
3、 如何通過變量來方便實現16進8出RGB矩陣，32進16出AV矩陣中的視頻，音頻，音視頻分別及同步的任意切換（通過 傳統的編程方法則需要上千個按鈕）
4、 需要花費較多的時間來理解甲方的實際需求，并與最終使用者溝通并實現最符合他們使用習慣的界面 |
五、VITY控制系統的特點
本控制系統采用法國VITY控制系統的特點在于：
1、通過法國VITY的插卡式主機Multicustom，我們可以為控制系統提供靈活，擴展性強，性價比高的控制解決方案
2、通過法國VITY 8.4寸彩色無線觸摸屏TACUN CE366，我們可以自由，無縫，雙向地控制被控設備
3、通過法國VITY LFY認證，我們可以方便地采用不同的控制界面來控制被控設備，如計算機，PDA等
4、通過法國VITY的FASTOUCH編程軟件，我們同時提供所見及所得及類似C語言的雙重編程方法，實現對系統的靈活控制
5、得益于法國VITY靈活，齊全的硬件接口和軟件編程，我們不但可以控制串口，紅外，繼電器，而且還可以通過以太網控制被控設備 |
|
