多媒体会议系统显示方案

    二、 设计方案

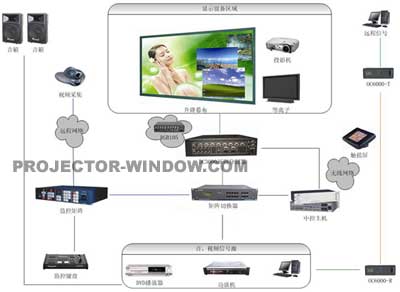

    根据这一领域的需求以及我们的实际工程经验，本方案将整个会议系统分成以下子系统：

    1、大屏幕投影显示系统

    该系统设备集成：投影机、升降投影幕布、等离子电显示屏；为了满足会议中心对各种计算机信号、视频信号综合性大屏幕显示的需求，配置国际先进技术的正投拼接显示系统。系统采用先进、成熟、可靠、便于维护的设备；软件具备扩展性和可升级性。

    针对会议中心现场需求的特点，在我们的系统中提供多路视频信号和计算机信号同时、全实时显示的功能，以及水平、垂直视角高达160°超宽视角效果，可以最大限度的满足会议中心对大屏幕系统显示的需求。

    2、A/V系统

    该系统组成设备包括：远端视频采集设备、计算机信号输出设备、DVD播放器、功放机、音响设备；该系统环节主要完成对各种图文信息（包括各种软体的使用、DVD/CD碟片、录像带、各种实物、声音）的播放功能；实现多功能厅的现场扩音、播音，配合大屏幕投影系统，提供优良的视听效果。 并且通过数字硬碟录像机，能够将整个过程记录在硬碟录像机中，便於以後的查询、回顾等。

    3、 会议室内部环境构设

    房间环境系统由房间的灯光（包括白炽灯、日光灯）、窗帘等设备构成；完成对整个房间环境、气氛的改变，以自动适应当前的需要；譬如播放DVD时，灯光会自动变暗，窗帘自动关闭。

    4、 中央控制系统

    该系统环节采用东科DPTECH中央控制系统，成熟的兼容技术、齐全的功能加上最为人性化、直观化的无线触摸屏设备，让复杂的系统变得简单明了。

系统特点：

>> 操作简单、人性化、智能化；
>> 整个系统可靠性高；
>> 能够实现自动化程度高的智能化控制，尽量减少操作人员的操作复杂性，实现"一键到位"式的控制方式；
>> 尽量多的体现出各种设备的卓越功能，让所有设备工作在最佳状态，发挥设备的最大功效；
>> 能够控制投影机，进行开/关机、输入切换等功能，并能够控制电动吊架、屏幕，实现上升、停止、下降等功能；
>> 能够控制DVD、录像机 进行播放、停止、暂停等功能；
>> 能够控制实物展台进行放大、缩小等功能；
>> 能够控制音量，进行音量大小的调节功能；
>> 能够实现音视频信号、VGA信号自动切换控制功能；
>> 能够控制房间的灯光和窗帘，自动适应当前的需要；

    5、 信号切换、控制系统

    该系统设备集成全部采用东科DPTECH设备，其中包括：纯信号矩阵切换器（DVI、VGA、RGB、AV信号）、DC3000画面分割器、监控矩阵；

矩阵切换器特点：

>> 兼容复合视频、S－视频、分量视频、HDTV、RGsB、RGBHV
>> 超宽带技术设计，350M（－3dB）的满载RGB视频带宽
>> 采用数字同步识别处理（DSIP）技术
>> 支持视音频同步或异步切换
>> 采用大尺寸彩色液晶显示屏，可显示设备各通道的切换状态、输入信号特性等信息，方便切换控制
>> 面板、RS-232、RS-485（选配）、NET网络控制（选配），能与第三方控制设备实现远程控制和智能控制
>> RGB和音频信号可同步切换，也可分开单独进行切换
>> 设备地址为1-255，可同时255台使用同一COM口级连控制
>> 切换状态液晶显示，可以从显示屏上直接看到当前的切换状态
>> DPTECH专业控制软件，可控制矩阵切换、自动循环、定时切换等,多组宏操作和预置调用、储存功能，可以进行多个输出或全部输出的同时切换
>> 更快的通道切换速度，切换延时≤100ns
>> 可机架安装的标准机箱
>> 多组全局预置，掉电自动保存

    DC3000换面分割器特点：

    东科DPTECH - DC3000 系列画面分割器是专业化的视频处理与控制设备，它能够在高分辨率的RGB 显示设备上以全屏或多窗口模式显示多路视频信息。

    DC3000系列画面分割器采用大规模 FPGA 阵列组合处理构架，全嵌入式结构设计，内嵌专用操作系统，无CPU和操作系统,整个系统封闭式运行，稳定性大大高于基于WINDOWS操作系统的“计算机＋板卡”方式的传统控制器。同时，多总线并行处理机制保证了对输入视频的全实时处理。用户可以对任意多种画中画窗口和视频图像组合进行精细调整，以达到最佳显示效果。

    DC3000系列画面分割器可接受高分辨率RGB、VGA，复合视频及SVIDEO等格式的视频信号，并按用户要求对视频信号进行视窗大小、显示位置、图像比例等方面的调整和变换，最终输出统一格式的VGA、RGB或DVI信号。

    DC3000系列画面分割器是硬件控制器，不需要操作系统支持，迅速启动，稳定性高。

    DC3000系列画面分割器专为要求高质量显示多个视频画面的场合设计，为指挥中心、视频会议、多媒体多功能厅等场所的应用提供了一套理想的现实解决方案。

>> 每条输入通道接受NTSC/PAL制式的复合视频，Svideo，VGA信号和高分辨率RGB信号。
>> 支持DVI背景图像输入。
>> 输入视窗的位置、比例、大小及形状可任一指定，可任意堆放视窗，可实现画中画、均匀切割、层叠堆放等多种特技。 同时也支持单路信号的满屏显示。
>> 多达 128 种画中画场景保存，能随时调用。
>> 输入、输出支持多种分辨率。
>> 支持DVI、VGA两种模式输出。
>> 24比特颜色处理，16777216种颜色。
>> 红外、按键、RS232串口控制，可定制IP网络控制。

监控矩阵特点：

>> 单系统支持最大112路视频输入(带环接功能)，24路视频输出
>> 易扩展的高密度结构，可随时升级
>> 网络功能可选
>> 基于Windows的多媒体管理软件
>> 具有系统检测功能，随时监控系统状态
>> RS-232或以太网通信
>> 8个RS-232通信口(可扩展至32个)
>> 最多允许254台矩阵联网
>> 所有联网矩阵可进行全功能远程操作
>> 全部联网站点参数只需在一个站点进行设置(远程设置)
>> 支持多种联网方式
>> 屏幕菜单操作
>> 独立监视器巡视
>> 64个通用巡视，35个事件定时器，64个成组切换
>> 5种报警显示模式和3种报警清除模式
>> 自动报警调用，最多支持1024路报警输入
>> 系统分区包括：输入到输出显示，键盘到输入显示，键盘到输入控制
>> 系统设置防内盗保护
>> 智能视频路由技术，支持多级站点间接调用图像，支持8级间接调用图像
>> 支持以太网视频服务功能，一台网上计算机即可成为一个完整的系统控制终端(可选)

    6、 信号放大及传输设备

    该系统集成环节。我公司为用户方预留选择空间较大，具体可根据现场环境及布线、扩容等因素选择不同的长距离传输及放大设备。如：单芯光纤单、多模收发器、四芯光纤单、多模收发器、双绞线收发器及RGB105长线放大器等设备。

    本方案只针对较大型多功能会议场所提出方案，故选择东科DPTECH-单芯单模光纤收发器和RGB105两款设备进行详细介绍。

    OC6000单芯光纤收发器特点：

    OC6000系列系列为数字式VGA光端机，支持全制式视频信号， 可在一根光纤上传输一路VGA/RGB图像信号。RGB/DVI图像信号采用全数字光传输通道，不存信号衰减问题，确保长距离、高质量的信号传输性能。

    本系统数据处理部分，采用最新的FPGA处理技术，进行高速数字视频处理，在保证信号质量的情况下，极大地提高了信号的传输速度。本系统光通信部分采用最新的光传输波分复用技术，可在一根光纤中同时使用多个波段，每个波段单独传送一路数据信号，各波段上的信号互不干扰，这样就扩大了单根光纤的数据容量。

    相对于传统的4根光纤传说一路RGB/DVI信号的光端机，用一根光纤传送一路RGB/DVI信号，在实际使用中，极大地节省了光纤资源，降低了工程成本。光纤距离越长，节省成本越多。

    OC6000系列单芯数字式VGA视频光端机是高可性能、高可靠性、高经济效益的的长距离RGB/DVI图像传输设备。

    支持的分辨率：

数据
接口： VGA、DVI
光纤类型：单模，多模

光学
光接口：ST
工作波长：1310nm（单模）， 850nm（多模）
线路允许损耗：7dB

    东科DPTECH RGB-105系列VGA长县驱动器

    RGB-105系列属长线传输型分配器。输入5BNC(RGBHV)/ HD15PIN（VGA），输出1为5BNC（RGBHV），输出2为HD15PIN（VGA），监视输出（MONITOR）HD15PIN（VGA）。分离同步、复合同步、绿同步输出。传输距离可调，最大传输距离300米。可较好解决由于数据传输线过长等原因造成的输出端设备（如投影机）显示颜色失真，图象、文字重影或拖尾等现象。由于VGA信号经过长的电缆会衰减，尤其是高频部分，因此在电缆的起始端，加入长线驱动器，有意放大线路上被衰减的信号，使得整个信号频段完全恢复原样，从而消除拖尾现象。

    产品特点：

>> 专业放大芯片440MHz（-3dB）满载带宽
>> 面板DIP开关控制增益
>> 增益距离15级调节，使用驱动效果达到最佳
>> 全兼容RGBHV、RGBs、RGsB、分量视频
>> 增益距离75-3电缆可达300米
>> 全铝机箱，保证更好的抗干扰及电磁屏蔽兼容性

    三、设备清单

    整个系统的设备清单（含控制方式分析）如下：
