日前，东平联祥为上海某证券公司提供了完善的显示解决方案，应用画面分割器和矩阵联动实现画面定时循环切换功能�？突岢龅囊笫怯�8路计算机信号，显示模式一需要在一台40寸液晶电视上同时显示4路计算机信号；显示模式二是在这台电视上显示单一的一路计算机信号；模式一和模式二显示间隔时间可以设定，实现多种场景模式循环切换。8路计算机信号在中控机房，液晶电视在80米外的办公室。
东平联祥为了满足客户的需求，提供了由一台VGA矩阵MTVGA-8×4、一台画面分割器DC3004-0400、以及一台RGB-105长线驱动器组成的系统解决方案。

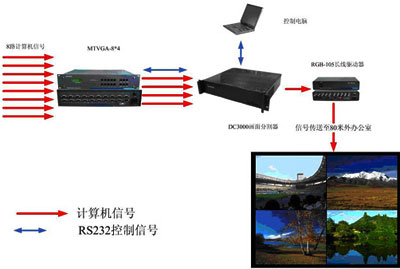

产品连接拓扑图如下：
具体的实现功能流程，首先是将机房中的8路计算机信号接入MTVGA-8×4矩阵，矩阵出来4路信号接入到画面分割器DC3004-0400。其次画面分割器有COM
IN 和COM OUT 2个RS232接口。COM IN接一根控制线到控制电脑上，COM OUT接一根控制线到矩阵的COM
IN接口上。第三是画面分割器输出一路信号接到RGB-105长线驱动器上经过线缆传输到80米办公室的液晶电视上。第四是在控制电脑对DC3000进行软件设置，首先设置好画面四分割的模式，再设置好全屏的模式，把这么模式都保存下来后，进行定时设置。实现一定时间内几个模式之间自动循环切换。第五是C3000和矩阵用RS232线连接后，可以实现在画面分割器的软件上来实现矩阵各输入输出控制，选择每路输出的信号源。最后长线驱动器的功能能有效的保证图像信号在送至80米外正常显示，不出现拖尾、衰减等现象。
