明斯特应用科技大学（以下简称 “MUAS”）是德国第四大高校，同时也是德国公认的在实践教学和研究方面最顶尖的学府之一。为满足其
Steinfurt 校区化学、电气科学、计算机科学、机械以及环境工程专业的需求，MUAS

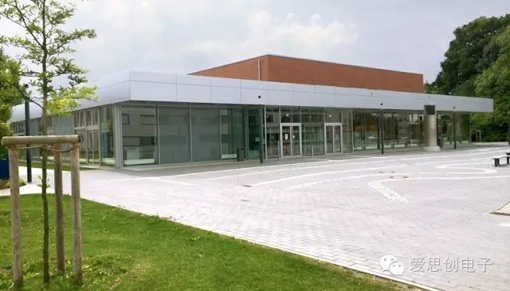

建造了集会议中心和学术报告厅于一体的演示中心，该中心被命名为 Audimax,
其空间可被分为多个独立的演示区域。这一创新的建筑结构需要配备极其灵活的演示系统。与 MUAS
合作的当地集成商 - FaircomMedia GmbH, 在设计规划 Audimax
视音频系统时，选用了 Extron XTP Systems®、TouchLink® 触摸屏以及 SME
100HD 流媒体编码器。
“Extron 的设备在 MUAS 已有多个成功案例，对设备的高质量和高可靠性，我们非常放心�！�
-Stephan Bergmann，集成商 Faircom Media GmbH 产品经理
udimax 设计

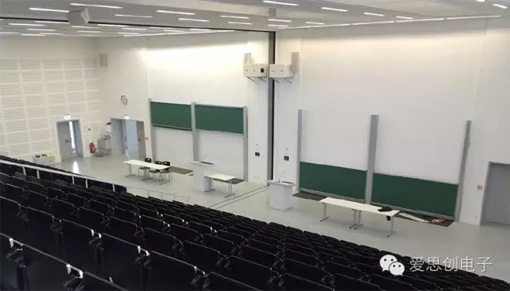

MUAS Audimax 主建筑结构为两个相同的大厅，同时也可拆分为 5 个独立的演示区，包括 2
个观众席、2 个学术报告厅和 1 个演讲厅。8 米高的可移动墙可将房间一分为二，隔开后的空间均可容纳
200个座位。相同结构的学术报告厅和演讲厅也可合并成为一个或者两个演示空间。学术报告厅的一侧也可以作为会议接待区或者休息厅，不同的屏幕可分别播放演示内容和演讲者的画面。
在可拆分的观众席后方，架空区域是整个大楼的机房，里面有系统操作员的工作站、机架安装的 XTP
CrossPoint、扩声和控制系统以及带 HDMI 输出的卫星接收器。
通过 XTP System 规划输入输出路径
Audimax 最主要的需求是可以在被划分或者重组的空间内独立控制演示内容。7台 Panasonic®
PT-DZ110 DLP 投影机以这样的方式安装，即在每个观众席安装 2
台投影系统，在学术报告厅和演讲厅各安装 1
台投影系统。目的是既可以将相同的演示内容发送至所有的显示屏，也可以单独发送不同的内容到各个地点。为最终实现这一灵活性的的应用，视音频系统围绕
Extron XTP CrossPoint 3200 模块化矩阵切换器设计。该设备可配置为 20x20
的输入/输出尺寸，用以支持本地和远端设备，剩下的 6 个空槽可预留给未来系统升级。
每个报告厅和观众席的讲台都配备有固定的机柜以及本地监视器和键盘，并通过 CAT 7
双绞线电缆连接至地插盒。位于观众席一侧的讲台则提供了可视化工具或实物展台，以及具有注解功能的交互式智能触摸屏。XTP
发送器与计算机安装在一起，将视音频和控制信号延长至矩阵切换器。为每个投影机配备一台 Extron XTP
SR HDMI 图像解析度转换接收器，确保内容以正确的分辨率显示。所有的 XTP 发送器和接收器均通过
XTP CrossPoint® 矩阵切换器来进行远程控制，以节省安装时间和人工成本。
XTP
系统软件简化了系统的设置和配置，当前可用来监控企业范围内的安装，并在必要时通过机房提供演示控制。XTP
系统配置软件可提供完整的矩阵切换器和远程终端视图，从而通过科技室来实现视音频系统的监视和演示控制。
通过 SME 100 HD 编码器实现灵活性演示
在有分会场的情况下，Audimax 内的会议视频会流传输至邻近的房间或者整个校区�？刹鸱止壑谙诘�
Sony 高清 PTZ 摄像机 EVI HD1

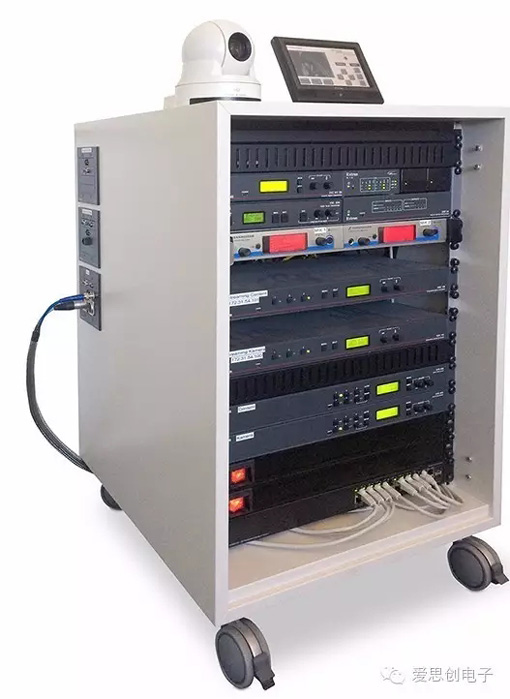

提供实况画面，为了提供不同分辨率和比特率的双路演示内容流传输, 移动车上安装了两台 SME 100 HD
H.264
流媒体编码器。一台用作现场演示流传输到远端，另一台可发送流媒体到媒体服务器上，用于记录存档。选择 SME
100 HD
是因为它可以对视频和计算机图形输入进行高性能的信号处理和优化，并且用户能对视频分辨率和比特率进行控制。流动车上装有两台
DVS 605 A
无缝切换器，具备画中画功能。该切换器也可加嵌/解嵌音频信号，增强视音频控制。据集成商反馈，他们对控制设置预设这一功能非常满意，因为大大简化了系统设置。
