[投影之窗消息]
Trimble（天宝）导航公司是美国一家从事测绘技术开发和应用的高科技公司，主要从事各类用于地理勘察、测绘、公共安全、农业、建筑和资产管理等行业的导航技术和产品的研发及制造。在其科罗拉多州，威斯敏斯特市的高
4 层，总面积 125,000 平方英尺的新办公楼内，新建多个可分离式培训区域和 37 个小型会议室。
K2 Audio 负责楼内视音频系统的设计，安装则由业界的系统集成专家 Whitlock
负责。经过和用户方以及大楼设计者的沟通，K2 Audio 选用了 Extron XTP Systems®
和 TouchLink® 触摸屏，来为整个大楼提供可靠的信号路由及便捷的系统控制。
“产品性能固然重要，但因 Trimble
长期以来深受体不稳定的视音频产品困扰，因此针对本项目，我们更为关注的是产品的品质和稳定性，”K2
Audio 高级顾问 Kevin Hodgson
提到�！拔巳繁Ｕ鍪右羝迪低车母咂分屎涂煽啃�，我从开始便推荐使用 Extron XTP
系统和控制产品。”
“ 为了确保整个视音频系统的高品质和可靠性，我从开始便推荐使用 Extron XTP 系统和控制产品�！�
- Kevin Hodgson, K2 Audio 高级顾问
XTP 系统为可分离式区域提供了极大的灵活性

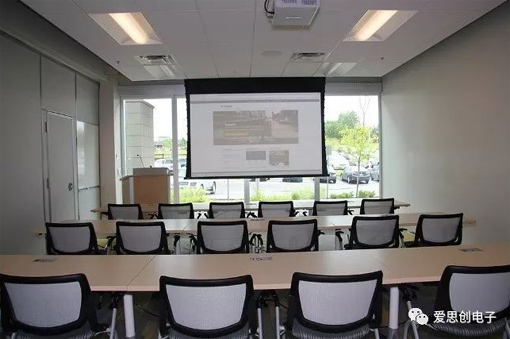

可分离式的培训区域可分隔为三个不同的房间。除了用作培训，也可被用作常规公司会议，规模也可从供应商洽谈，到大型集会活动。
每个隔间均配备高分辨率的 Panasonic® DLP
投影机以及配备视音频连接和鹅颈麦克风的便携式讲台。多个地插盒方便讲台根据隔间的大小及座位的安排来定位。
Extron XTP CrossPoint 1600
矩阵切换器可将视音频、双向控制和以太网扩展信号路由至整个空间的不同位置。K2 Audio 选择 XTP
系统有多重原因。它们的可靠性在业界有着良好的口碑，可支持的信号传输距离远远超出项目的需求，同时方便集成。此外，XTP
CrossPoint® 矩阵切换器采用模块化设计，方便 Trimble 未来对系统进行升级。
XTP® HDMI 输入板可为有线电视调谐器和蓝光播放器提供本地连接，同时 XTP CP 4i
双绞线输入板可支持远程任意位置的地插盒连接。XTP CP 4o SA
模拟立体声音频输出板则可将系统音频路由至房间的扩声系统。
Whitlock 超进度完成了安装�！� 对 XTP
系统的安装我们有着丰富的经验，它们从安装到调试和运行真的超乎想象的简单�！� Whitlock 项目经理
Dean Jensen 说到。
为满足 Trimble 对连接和规格的要求，用户输入端需同时支持 HDMI 和传统 VGA
信号源，且支持地插盒安装。Extron XTP T UWP 202
双路输入发送器满足了这一需求。自动切换功能为非托管位置的信号选择带来极大的便利性，无需用户进行交互式操作。事实证明发送器的
EDID 和音频加嵌配置功能也简化了技术人员的操作，大大提升了安装效率。
安装在每台投影机上方的 Extron XTP SR HDMI
解析度转换接收器，确保显示画面始终保持理想的分辨率。此外，从矩阵切换器插入的 RS‑232
和接收器内置的继电器控制功能，可通过单根双绞线传输多种信号，大大简化布线的同时，为投影机和屏幕控制提供了有效的途径�！�
阻燃的外壳是一个重要的优势，可保护天花板顶部安装的 XTP 接收器，无需额外的措施�！� Jensen
说到。
XTP CrossPoint 1600 可通过同一根双绞线为 XTP
收发器供电，降低了室内对交流电源插座的需求量，大大节约了时间和项目成本�！� 我们使用 Extron
在线工具 XTP 系统配置器来验证系统设计，以及确认矩阵切换器可为培训区域内安装的所有 XTP
发送器和接收器供电�！� Hodgson 提到。

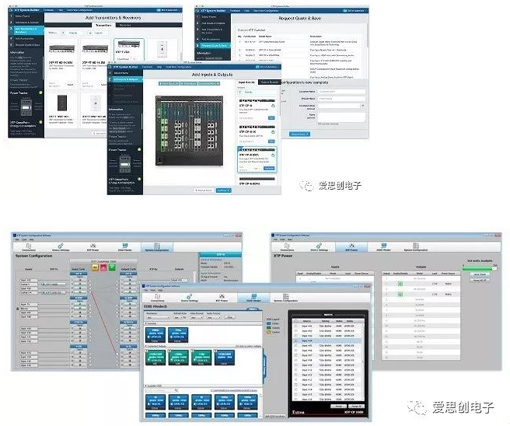

便捷的 XTP 系统配置软件
集成商 Whitlock 使用了 XTP 系统配置软件来设置 XTP CrossPoint
矩阵切换器。软件采用图标式菜单界面，大大简化了输入输出操作管理，以及 EDID 和远程供电管理�！�
XTP
配置软件让系统的集成和调试更加的直观和快捷。我们可以通过笔记本配置和审阅整个系统安装�！盝ensen
说到。
Trimble 的技术支持人员也对嵌入式 Web
界面表示非常的满意，使用同一软件对正在运行的系统进行监控、配置控制和远程管理。“ XTP
软件可为监控系统提供大量有效数据，即使我之前从未操作过，我也知道如何排除故障�！� Trimble
设备工程师 Kim Davidson 提到。

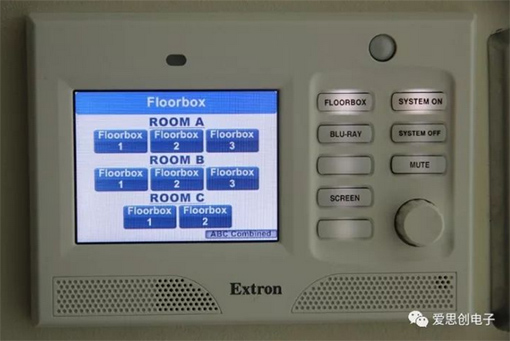

易于使用的 TouchLink 触摸屏
可分离式区域配备三台 Extron TLP 350MV TouchLink® 触摸屏。 8
个定制的背光按键分别用来控制系统开启和关闭，信号源选择和投影幕控制。信号源的选择通过 3.5
英寸触摸屏彩色界面,
便捷的旋钮可提供精确的音量调节。高效、墙面安装设计的触摸屏为这一高使用率的房间增添设计美感的同时，也带来了便利的整个视音频系统控制。
Trimble 对 TLP 350MV
触摸屏的节能特性感到很满意，特别是自动休眠模式和动态监测器，可在感应到有人靠近时，自动激活触摸屏界面。Whitlock
反馈说这一完全可配置的设备的设置非常的简单。墙面安装式触摸屏支持以太网供电（PoE），进一步减少了可分离式空间对交流电源插座和网络接口的需求。
Extron IPCP 505 IP Link®
控制处理器能够让用户从每个触摸屏都能控制系统。双向RS‑232
端口可提供双向同步控制，监控每个房间配置的所有视音频设备。当单面或两面隔墙被移开，用于控制中间隔间的触摸屏将用于控制合并后整个房间的演示内容和声音控制。这一灵活的特性可支持从分隔的培训课程到集体会议等各种座席配置。
“ Extron 产品是最理想的选择，它们可以为我们不同楼层的视音频系统提供最直观的控制�！�
Hodgson 说到�！� 我们最初的目的就是希望设计一套操作便捷的视音频系统，TouchLink
触摸屏让每个人将关注的焦点放在演示内容，而非实现信息共享所需要的技术。"
成果反馈
根据项目团队多方的反馈，证明了选择 Extron
的产品是令终端用户和集成商双方都受益的。全新的视音频系统设计，不仅可在整个大楼内实现统一的操作模式，未来还方便将其扩展至
Trimble 在其他国家的分公司。
“我们深知为 Trimble 视音频系统选择的设备是可靠且操作直观的，同时还可支持未来系统的升级。”
K2 Audio 的 Kevin Hodgson 说到，“ 在全新的大楼内使用 Extron XTP
系统和控制产品无疑是最理想的选择�！�
