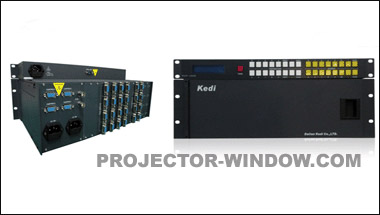

[投影之窗消息] 科迪 VGA 矩阵包括
纯VGA信号矩阵、VGA和立体声音频矩阵，是专门用来传输高解析度计算机显示信号及模拟音视频信号的矩阵，用于将各路VGA
计算机输入信号及音频输入信号同步或异步切换到任意输出通道。
矩阵带宽是
350MHz～400MHz，分辨率支持 VGA～UXGA，同时支持 1080P 以上分辨率，适用于各种行业系统的计算机信号和音频信号传输应用。
矩阵规模从 2×1～8×8； 16×1～16×16； 16×24～32×32； 32×48～64×64，
最大可至128×128。
科迪VGA矩阵低于16×16规模一般采用固化紧凑型的结构方式。
16×16以上采用模块化插板式结构，支持带电热插拔、采用双电源、双控制系统可选，该结构是目前世界上最先进的矩阵结构方式。
VGA 计算机信号矩阵共同特性
>> 350MHz～400MHz带宽
>> 支持场逆程切换，支持 VGA 信号与模拟音频信号同步异步切换
>> 多层电路板保证信号极强的抗干扰性能
>> 缓冲的输入和输出
>> 掉电记忆功能
>> 矩阵具有多路 RS-232 控制串口，可选配 TCP/IP 接口
>> 自带面板锁定模式
技术指标
|
技术指标 |
|
视频输入 |
音频输入 |
|
输入信号 |
VGA
视频 |
输入信号 |
立体声音频（平衡、非平衡） |
|
连接器 |
15针
HDF 插口 |
连接器 |
3.8mm 3针螺丝锁定器 |
|
输入电平 |
T T L
电平/高阻 |
最高电平 |
≤+20dBu
最大 |
|
视频带宽 |
350MHz (-3dB),
满载 |
输入阻抗 |
高阻
110KΩ |
|
超高带宽大于
350MHz |
音频输出 |
|
阻抗 |
75Ω |
输出信号 |
立体声音频（平衡、非平衡） |
|
串扰 |
< -60 dB @4.43MHz |
连接器 |
3.8mm 3针螺丝锁定器 |
|
视频输出 |
输出阻抗 |
66Ω |
|
输出信号 |
VGA
视频 |
共模抑制比 |
>70 dB 20Hz
至
20KHz |
|
连接器 |
15针
HDF 插口 |
音频带宽 |
20Hz
到
100KHz |
|
输出电平 |
T T L
电平/高阻 |
增益 |
平衡音频
0dB、非平衡音频
-6dB |
|
阻抗 |
75Ω |
增益稳定度 |
<±0.1dB |
|
增益 |
0dB |
频率影响 |
<±0.2dB 20Hz
至
20KHz |
|
频率响应 |
<±0.1 dB
至
6MHz |
噪音 |
<-85dB (20KHz
加权,RMS) |
|
微分增益 |
<0.2%(10-90%APL)
@4.43MHz |
串扰 |
<-90dB
典型值 至
20KHz |
|
微分相位 |
<0.2°(10-90%APL)
@4.43MHz |
<-85dB
极劣值 至
20KHz |
|
串扰 |
< -60 dB @4.43MHz |
总谐波失真 |
<0.1% |
|
一般规格 |
信号隔离度 |
<-80dB |
|
电源 |
100－240V/AC
50/60Hz |
控制 |
|
功率 |
25W-300W，根据系统规模 |
串行控制 |
RS-232 |
|
主机尺寸 |
1U:宽
483mm×高
44mm×深
230mm |
控制协议 |
9600
波特，8
位，1
位停止位、无校验位 |
|
2U:宽
483mm×高
88mm×深
230mm |
连接端口 |
9针
D 型口、2-RX、3-TX、5-GND |
|
3U:宽
483mm×高
132mm×深
245mm |
选配端口 |
TCP/IP
、RS-422、RS-485 |
|
6U:宽
483mm×高
264mm×深
380mm |
控制软件 |
Kedi
用于
Windows/XP/Vista |
|
8U:宽
483mm×高
352mm×深
380mm |
选配组件 |
1U
温控风冷机箱 |
|
NU:宽
483mm×高
N mm×深
380mm |
|
|
控制面板 |
宽
482.6mm×高
44mm×深
130mm |
|
重量 |
3.5KG~20KG |
|
工作温度 |
0℃~60℃
无冷凝 |
|
存储温度 |
-20℃~75℃ |
|
工作湿度 |
20%~70%RH |
|
存储湿度 |
0%~90%RH，不结露 |
|
平均故障时间 |
30000小时 |
关于大连科迪
