利国提供大型超市HDMI高清信号传输解决方案
|
|
[投影之窗消息] 随着国内高清视频信号的迅猛发展，480P、720P、1080P等数据名词大家都已耳熟能详，其细腻的画面，突出的层次感，极具视觉冲击力。有不少广告商以此来吸引顾客的眼球，数字告示系统应用日趋普及，大型超市和商场也逐渐加入到了“数字高清”世界中。大型超市传输HDMI数字高清信号面临的问题就是“大”。超市的面积大，高清信号播放点多，信号的传输距离远，如果没有合适的解决方案，成本也会加大。如何解决在大型超市传输HDMI高清信号呢？下面简单介绍此方案。 |

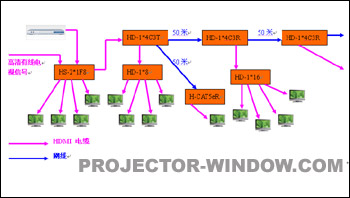

方案描述：
该系统有2个信号源，分别是数字电视（HDMI）信号和高清DVD或码流仪出来的HDMI信号。可用HD-2*1F8选择2个信号源中的任意1路进行分配输出，其中的一路接入数字高清双绞线传输设备HD-1*4C3T，其余用于接离此地比较近的几个视频点。
HD-1*4C3T的输入是HDMI信号，输出是一个HDMI信号和3组网线接口信号，HDMI输出口可接HD-1*8分配器，用于接离此地比较近的视频点；3组网线接口可通过网线（50米内）联接离此地比较远的多个网线分配接收器（HD-1*4C3R）），该接收器输入是一组网线口，输出是1个HMDI接口和3组网线接口，网线接收器的HDMI输出接视频点或经分配器联接多个视频点。3组网线接口其中一组可再联接远端的网线中继分配接收器（HD-1*4C3R），根据具体情况逐级传输，或利用单接收器（H-CAT5e
R）解出HDMI信号。
注：数字信号只要保证时钟频率和“0”、“1”判断不出错就可以无限复制再生。本方案中所有的HDMI线缆长度都在15米之内（1080P）。
此方案所用到的相关产品：
HD-2*1F8：2进1出再分8路HDMI切换分配器。
HD-1*4C3T：1进4出HDMI信号网线传输发送器，输入接口：一个HDMI口。输出接口：一个HMDI口和3组RJ-45型口。
HD-1*4C3R：1进4出HDMI信号中继分配接收器，输入接口：一组RJ-45口。输出接口：一个HMDI口和3组RJ-45型口)。
H-CAT5e R：一进一出网线接收器。
及相关的HDMI信号分配器。
此套方案在工程中把网线和电缆紧密的结合在一起，布线简单，节省成本，抗干扰能力强（网线中的信号是利用平衡方式传输的），视频终端的画面清晰流畅。此种方案不仅可以在大型商场中应用，也可以在飞机场，新型高速列车，高档楼宇，大型会议场所等地方广泛应用。
|
|
|
