[投影之窗消息] 利国电子的VGA信号矩阵、光传输、网线传输和高清数字产品转换设备应用与某总部工程，此工程中有一个拼屏大厅（4*6拼接墙）和3个小会议室，大厅和三个小会议室都需要有视频会议的功能（会议室与会议室之间或会议室与其它异地部门之间）。远端大楼有多路VGA信号需要传输到本楼进行集中控制与显示，本楼的各个楼层也有不同的信号需要传输到本楼层进行集中控制与显示，同时大厅和小会议室都配备有高清摄像头，以方便与其它会议室或其它地区部门进行视讯会议。

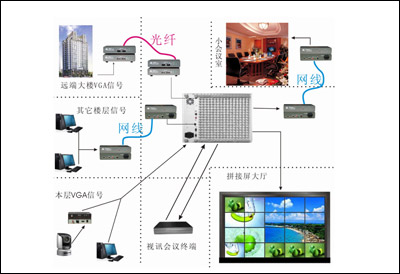

根据具体的要求，设计的方案简图如下：
|
 |
1、远端大厦过来的5路VGA信号因距离比较远，采用VGA光传输方式，优点是图像质量好，信号抗干扰能力强，布线简单方便。传输过来的VGA信号直接进机房矩阵。
2、本楼的其它楼层有不同的信号需要传输到本层机房矩阵进行集中控制，传输距离在60米至180米之间，考虑到布线成本与信号的抗烦扰能力（拼接屏对图像的质量的要求比较高，特别是远距离传输过来的信号，会把其“缺点”放大数倍），最终选择用网线方式进行传输（网线传输的优点：利用平衡方式传输抗干扰能力极强，可有效解决通过各途径进来的“脏信号”；布线简单，楼层里本来预留的就有网线，省去了布线的工作；比用RGB电缆更节省成本）。
3、本层拼接大厅、小会议室和其它房间传输距离比较近的VGA信号（30米内），就直接用RG59/5的同轴电缆传输给矩阵即可。在此要强调的是会议室的摄像头是数字高清HD-SDI信号，分辨率为720P，考虑到高清信号路数比较少，为了方便集中控制提高集成度只好“吃亏”把数字转换为VGA模拟信号。在一般情况下不提倡次使用此办法！
4、为了实现会议室与会议室之间或会议室与其它异地部门之间的及时视讯会议功能，视讯会议终端需要通过矩阵进行信号的切换。
5、矩阵的输出直接给拼接大厅的图像处理器，用于拼接电视墙显示。
6、由于矩阵和小会议室的距离大于30米，VGA信号的长距离互传还是用网线进行。
7、本方案中的用到的相关设备分别有：
VGASN-64-48B（VGA信号64入48出）；
LGF-T4MAN(VGA信号光纤发送器)；
LGF-R4MDAN(VGA信号光纤接收器)；
VGAD-1*2L5T(VGA信号网线发送器)；
VGAD-1*2L5R(VGA信号网线接收器)；
VGA信号分配器及数字高清信号转换器。
8、本方案中的音频传输部分和中央控制部分未在此文章中说明。
注：关于VGA信号的光传输、网线传输和数字信号与模拟信号的转换等技术文章可登陆利国电子网站查询。
目前此工程已经顺利成功验收并投入使用，方便的操作方式和良好的视音频效果得到了客户的肯定和好评！
|
