我们常说的高清视频是指分辨率在1280*720以上的信号，我们经常能接触到的有720P（1280*720逐行），1080i（1920*1080隔行）、1080p（1920*1080逐行）等等。高清视频信号根据信号格式的不同，又可分为模拟高清（YPbPr、YCrCb、VGA等）和数字高清（SDI、DVI、HDMI等）两种。
在很多视频会议系统中已经逐渐接触到了各种高清设备，比如数字高清摄像机，数字高清会议终端，支持高分辨率的显示设备等等，但是，有很多时候让人难受的是空有一个好“头”和好“尾巴”，中间的传输环节和图像处理环节因为不菲的价格让人望而却步，退而求其次，大家往往采用模拟方式进行传输和处理，但数字高清信号经过一系列的模数转换和长距离传输后，画面的质感会有明显的下降，那么有没有一个折中的办法呢？既能享受到高清晰的画面又能把成本控制在可接受范围内。
近日，在某总部的工程中，根据其现场情况，成功的运用了模拟高清与数字高清混合应用的方案，达到了令人满意的效果！
此工程是一个3*6的拼屏系统。信号源有19个摄像头出来的高清信号，18个电脑VGA信号和1个高清视讯终端出来的信号组成，中间有3台矩阵（1台HDMI数字矩阵，1台RGB矩阵，1台YPbPr矩阵）对信号进行集中管理，另外还有一台用于拼屏处理的图像处理器。

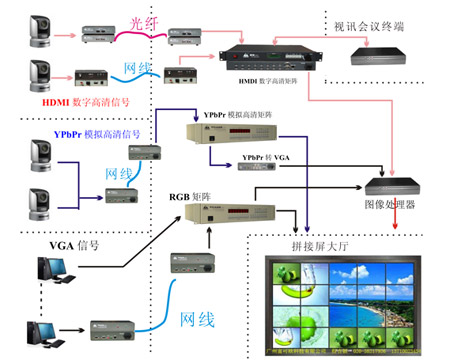

简图如下：
|
 |
1、在19个高清摄像头中选择了6个比较重要的，利用HMDI信号（1920*1080P）格式进行传输，信号传输给控制室的HDMI矩阵（8进8出矩阵切换器）,输出的6路传输给拼接屏图像处理器的DVI输入接口。
2、余下的13个高清摄像头出来的信号，采用YPbPr信号（模拟高清信号，1920*1080P）格式进行传输，信号传输给控制室的YPbPr矩阵（16进24出矩阵切换器）。24路输出中选择18个直接给显示单元，在余下的输出中选择4路给转换器（YPbPr转VGA转换器），转换器的输出接拼屏的图像处理器。
3、18个电脑输出的VGA信号传输给控制室的RGB矩阵（24进24出矩阵切换器）。24路输出中选择18个直接给显示单元，在余下的输出中选择4路给接拼屏的图像处理器。
4、视频会议终端出来的高清信号直接传输给控制室的HDMI矩阵，通过矩阵对数字高清信号进行统一的管理。本地的信号有需要通过视讯会议终端传输到异地的，直接选择相应的信号接入视频会议终端的输入口即可。
5、根据信号的传输特性，传输距离的不同，不同的信号分别采用相应的长距离传输方案。HDMI信号采用了两种方式进行传输，光纤传输（距离在50米---400米）和网线传输（15米---50米）。YPbPr信号的统一采用了网线传输的方式（80米---300米）。VGA信号的传输也采用了两种方式，用RG59/5的电缆直接传输（40米内）和网线传输方式（300米内）。
此方案根据用户的需求，把高清视频信号灵活的区分为“重要”与“非重要”两种情况，相对重要的高清信号采用数字高清方式进行传输和处理，非重要高清信号采用模拟高清方式进行传输和处理，在满足了客户需求的同时也适当的压缩工程费用。目前此工程已投入使用，以细腻的的画质和简单的控制方式赢得了客户的肯定与好评！
|
