按照干擾的來源不同，可將干擾分為電磁輻射干擾和地線干擾兩種。本問將從干擾產生的原理著手，分析干擾產生的原因，進而提出消除干擾的方法。
1 電磁輻射干擾產生的原因與消除的方法
1.1傳輸線消除外部電磁干擾的原理
顯示系統的傳輸線主要是同軸電纜，此外也有部分使用雙絞線。不論是同軸電纜還是雙絞線，它們都具有抗電磁干擾的能力。
同軸電纜是采用屏蔽的方法抵御電磁干擾的。同軸電纜由外導體和內導體組成。二者是以電纜中心點為圓心的同心圓，因此叫做同軸電纜。在內外導體之間有絕緣材料作為填充料。外導體通常是由銅絲編制而成的網，它對于外界干擾具有良好的屏蔽作用。內導體處于外導體的嚴密防護下，因此，同軸電纜具有良好的抗干擾能力。
雙絞線是采取平衡的方法消除外界電磁干擾的，在雙絞線的一對線中，兩條導線的物理特性（材料，線徑）完全相同，且按照一定的規則進行扭絞。這樣，外界干擾源與每條線的電磁耦合參數完全相等，產生的干擾電流也完全相等，而流經終端負載的方向相反，相互抵消，達到消除干擾的目的。
1.2強電磁輻射對線路的干擾與消除
綜上所述，傳輸線具有地獄外部電磁干擾的能力，因而可有效的傳輸信號。傳輸線具有抵御外部電磁干擾的能力通常用干擾防衛度來表達。其定義是：干擾源信號強度與在傳輸線中產生的干擾信號強度的比值，再取其對數。干擾防衛度越大，表示抗干擾能力越強。傳輸線的干擾防衛度足以抵御通常情況下的各種干擾。但是，當干擾源過強，超過了傳輸線的干擾防衛度，就會對圖象信號產生干擾。這些強電磁干擾主要有以下兩種：第一，附近有強電磁輻射源。第二，布線設計不當，強電線路對傳輸線產生的干擾。
強電磁輻射源通常有大功率電臺或有電磁輻射的電器設備。強電磁輻射產生的干擾在圖象上的表現是網狀波紋干擾。對于此種干擾，可采取以下方案消除干擾。第一，盡可能避開干擾源，顯示系統設備和線路要與輻射源保持一定距離。第二，選擇評比性能好的電纜，同軸電纜的外評比網的編制密度直接影響到電纜的干擾防衛度，編制密度越大，防衛度越高。因此，應選擇編制密度較大的電纜。市場上的電纜品牌較多，質量亦有差異。因此，要注意選擇質量好的電纜。
由布線產生的干擾，主要原因是傳輸線與強電線路長距離緊密平行布線，相互產生電磁耦合。同軸電纜的干擾防衛度在低頻段較低，而強電干擾成分主要是50赫交流電及其諧波，因此對同軸電纜的威脅較大。因此，要避免信號線與強電路線長距離緊密平行布線。強電路與信號傳輸線應分線槽布設，且線槽間保持一定的距離。當然，也不能談虎變色，傳輸線與強電線路短距離平行布線是不會產生干擾的。在顯示系統的兩端和設備機柜里，難免出現強電線路與信號線短距離平行布線的情況，這是不會產生干擾的。
2 地線干擾產生的原因與消除的方法
2.1 地線干擾產生的原理
地線干擾是顯示系統經常出現的干擾，工程中出現的干擾大多屬于此類干擾。產生地線干擾的原因，是由于系統中存在兩個以上相互沖突的地線。圖一表示了來年各個電線產生干擾的原理，圖二是等效圖。圖一中存在兩個地線，G1是信號源的地線，G2是顯示設備（投影機）的地線。這兩個地線間存在地電阻Rg。大地作為各種設備的公共回路，存在地電流。地電流在地電阻Rg上產生的電壓降Ug。Ug產生的電流Ig流過電纜外導體。由于電纜外導體也存在電阻Rw，Ig在Rw上產生電壓降Uw，此電壓既為干擾電壓。Uw與信號源電壓Uy疊加（見圖二），形成對圖象的干擾。地電流的主要成分是50赫交流電及電器設備產生的干擾脈沖，在圖象上的表現是水平黑色條紋，參雜有水平雜波，且沿垂直方向緩慢移動。
|
|
|

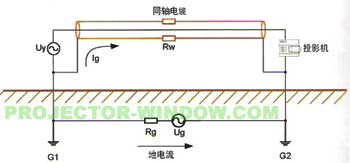

圖一.地電流產生干擾的原理 |
| |
|
|
|
圖二.地電流產生干擾的等效圖 |
2.2地線干擾消除的方法
2.2.1采取措施，保持系統共地。
根據以上分析，當系統中存在兩個以上的地線時，就會產生干擾。因此要消除干擾，就必須保證系統中只有一個地線，即所謂的共地。為達此目的，需從以下幾個方面著手。
第一 在系統設計階段，對系統地線進行嚴格的設計，消除隱患。系統地線主要包括設備電源接線板的地線和安裝設備的機柜的地線。這些地線必須來自一個公共的地線，絕對不允許有兩個以上的地線存在。
第二 顯示設備的安裝應避免與建筑地或其他與系統地線有沖突的地線發生連接。顯示設備的安裝螺絲與設備地線是相連接的，有些設備的外殼是金屬材料，其本身就是設備地線。在進行設備安裝時，極易與其他地線發生連接。為了避免干擾，設備應避開與其他地線的連接，特別是與大樓建筑地線的連接。在無法避開時，必須采取絕緣措施。
第三 與顯示系統相連的其他系統的地線也必須與顯示系統共地線。這里所說的其他系統，主要有集中控制系統，音頻系統等。這些系統的地線如與顯示系統不共地，也會把干擾帶進顯示系統來。
第四 處理好UPS電源地線，UPS電源地線必須與系統地線共地。
2.2.2采用信號隔離器，消除地線干擾。
在某些場合，系統干擾產生的原因和復雜，而受到種種因素的限制，無法排除。此時，就必須采用信號隔離器來消除干擾。隔離器是采取將輸入和輸出兩部分的地線隔離的方法來消除干擾的。北京兆科恒業電子技術有限公司根據近年來排除系統干擾的實踐，研制成功了系列抗干擾的隔離器設備。這些設備有RGB信號隔離器，視頻信號隔離器，音頻信號隔離器等，產品型號與功能見下表。
有了以上隔離器產品，系統中各種地線干擾都可以消除。兆科公司系列隔離器產品自2005年研制成功并在工程中廣泛應用，解決了多個顯示系統干擾問題，取得了極大的成功，成為解決系統干擾不可缺少的產品。
|
|
|

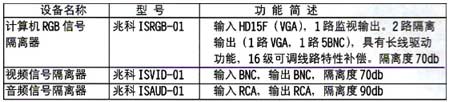

表一.兆科干擾隔離器產品 |
2.2.3 采用雙絞線傳輸系統。
雙絞線傳輸系統是平衡式系統，具有很強的抑制共模干擾的能力。在圖三中，地線干擾電流Ig在雙絞線的兩條導線中產生大小相等的電流I1和I2。由于A2是差分輸入放大器，對這樣的共模信號不具備放大作用，而AL放大器輸出的是差模信號，被A2放大后正常輸出。由此可見，在雙絞線系統中，地線干擾信號被抑制，有用信號得到正常放大傳輸。
|
|
|

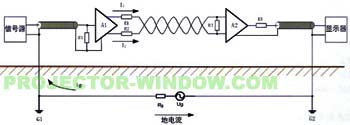

圖三.雙絞線傳輸系統消除地線干擾原理 |
根據分析可知，雙絞線傳輸系統可以有效的抑制地線干擾，這是雙絞線系統的顯著優點之一。在工程設計中，根據工程的實際情況，適時采用雙絞線傳輸方式，也是避免地線干擾的有效方法。兆科公司雙絞線傳輸設備有雙絞線收發器，雙絞線矩陣，已形成系列，可構成雙絞線傳輸切換系統，并在工程中達到廣泛應用，可為用戶提供切實可行的解決方案。
|
