在过去的几年里，4K经历了从神坛走向大众的发展，掀起超高清浪潮的同时也带动显示器尺寸的提高，支持单屏呈现更多高清图像数据。多画面分割显示得益于超高清大屏幕的协助，单个子画面越来越清晰，能够支撑更精细的可视化呈现工作。4K超高清画面分割器在高端安防、视频侦查、指挥调度、外科医疗、数字法庭及生产研发等追求细节呈现的领域获得无可比拟的优势，尤其是在那些有空间大小限制的场合。那么，
ATER一体式4K画面分割器AGS-P-100-4K会有怎样的表现呢？我们将会在具体的产品评测当中为大家一一呈现出来。
整体评价：定位工程经典4画面分割场景
ATER一体式4K画面分割器AGS-P-100-4K采用简约的一体化机箱设计，支持4路DVI高清信号（可通过一分二信号线再支持4路VGA）和1路HDMI
1.4a标准4K超高清信号输入，支持1路HDMI
1.4a标准4K超高清4画面分割信号输出，专门为经典4画面分割场景应用设计。我们先来统览AGS-P-100-4K的具体功能，便于各位读者对这款画面分割器有一个初步的认识。
● 支持4K*2K超高清画面点对点显示
● 支持1080p高清图像四画面分割显示
● 支持图像自由叠加、漫游、画中画显示
● 输入OSD标识功能
● 红外遥控装置自由设置和调用场景
外观欣赏：造型简约易安装
评测开始前，我们先从外观说起。前面我们已经提到ATER一体式4K画面分割器AGS-P-100-4K定位为专业视听工程使用的产品，其外观确实符合工程定位，机身大小可便捷的放入到机柜中，也可在两端添加“耳朵”来辅助固定都机柜上来灵活安装。整机使用科技时尚的黑色调纹理，面板丝印清晰整洁，放在视野内也能保持环境的美观。

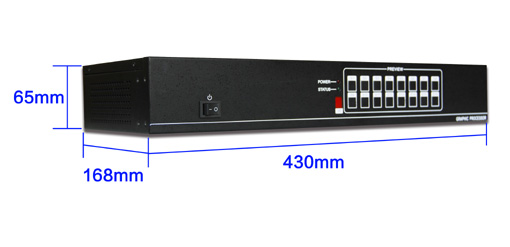

AGS-P-100-4K整机外观
ATER所有产品机箱都是根据19寸标准机柜设计，AGS-P-100-4K自然也不例外，430mm的长度刚好利于放入机柜中。

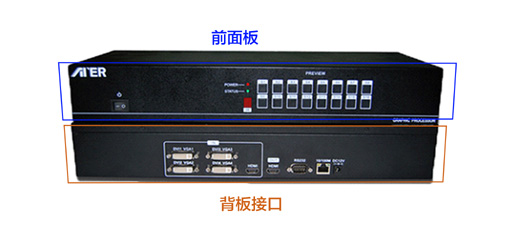

AGS-P-100-4K前面板及背板接口
标识规范清晰，助于快速完成系统搭建及功能调用，但若想正确使用F1~F12场景控制按钮想要借助产品使命说明书才可以，因为那是独属于ATER规范。

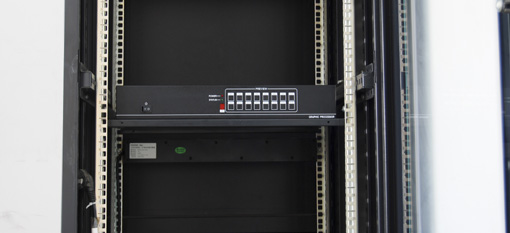

将产品放入19寸标准机箱中
我们可以看到AGS-P-100-4K几乎是刚好可以放入机柜中，两端剩余的空间是预留给“耳朵”使用的，整体看起来也比较整齐。

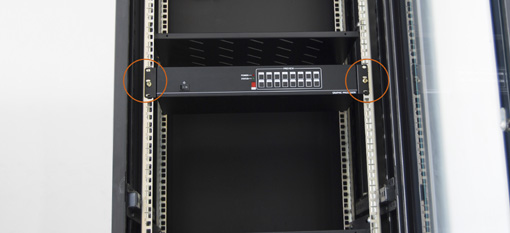

没有托盘的地方可用“耳朵”固定
在两端加上一对“耳朵”后，上面的螺孔刚好与机柜上的重叠对应，此时只需用螺丝拧紧即可固定在机柜上，而不需要借助托盘，这对于合理利用机柜空间还是比较有利的。

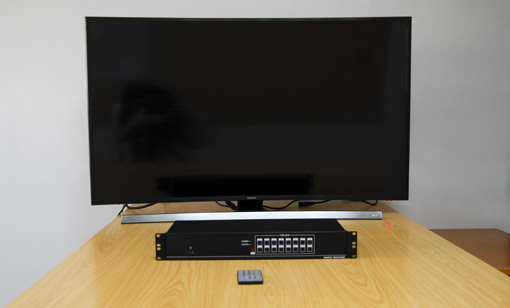

放在视野内也不突兀
若是比较简单的系统而不需要将产品放在机柜中，就算摆在视野内也不会影响环境的美观，可以根据实际工程情况自由放置。
画面分割测试：4画面高清图像分割显示
AGS-P-100-4K支持1080p高清图像四画面分割显示，采用先进的高速数字信号多总线并行处理机制，对于输入的每一路信号输入都分配独立的处理模块和数据总线，所有模块并行工作，系统对每个通道的处理速度是固定的，是故处理速度与通道数的多少无关，可实时同步处理4个信号。同时，产品在内部分配足够的资源对输入信号进行运动补偿、数字降噪等一系列复杂处理，对薄弱信号源或长距离传输引起的失真进行补偿，能保证对所有信号源实时处理，避免串扰、重影与拖尾现象，保证画面流畅。

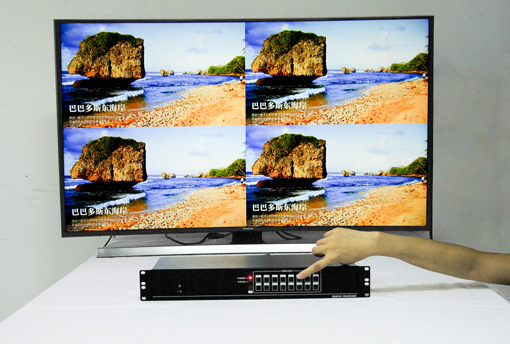

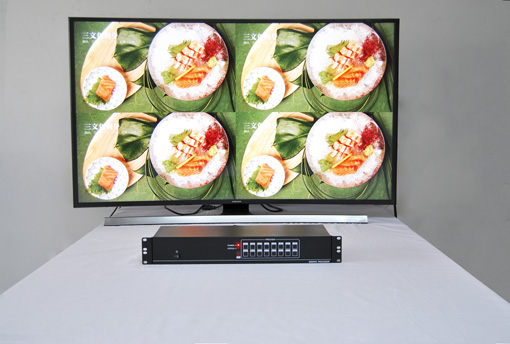

1080P高清图像4画面分割功能测试结果
三星4K曲面电视机上分割显示的4个1080P子窗口均能正常呈现，画面清晰流畅。

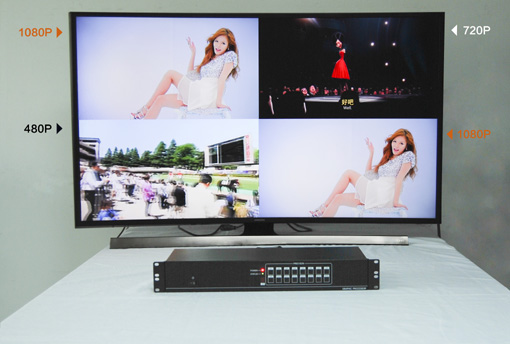

分辨率兼容性测试
在该场景中，所有子窗口兼容1920*1080P及以下所有常见分辨率（其它场景可能还会支持4K*2K，后面会重点介绍），有效整合视听系统中的所有设备。

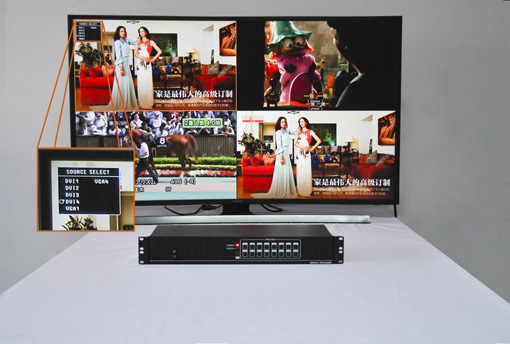

子窗口信号调取灵活度测试
直接通过配套的红外遥控调取信息，在选定子窗口菜单上显示所有接入AGS-P-100-4K的信号，可任意调取。可以看到一开始信号的标识都是用信号类型来表示，这不是很直观的能分辨链进来的是哪一路，如需经常调取更换可以到软件中重新命名。总的来说，子窗口信号的调取还是比较简单灵活的。由于该场景不支持4K超高清，所以OSD标识上并未展示出HDMI输入信号。
4K超高清测试：4K*2K画面点对点显示

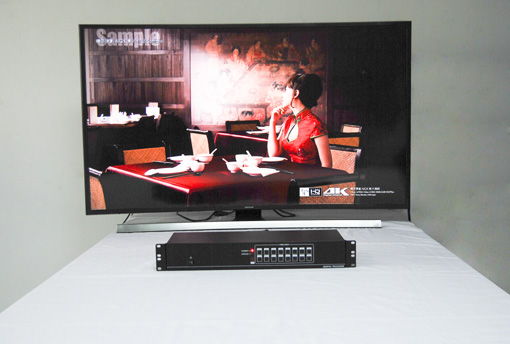

用一个4K小米播放盒播放一段经典的4K@30HZ片源，通过HDMI
1.4a标准4K接口将信号输入AGS-P-100-4K中，将场景切换到全屏模式。4K超高清分辨率图像通过画面分割器输到4K超高清显示设备上进行显示，无压缩，无损失。4K超高清具有800万之多的像素点，是1080p全高清分辨率的4倍，是高清720p的8倍，图像不仅更加细腻逼真，信息显示也更加丰富完整。

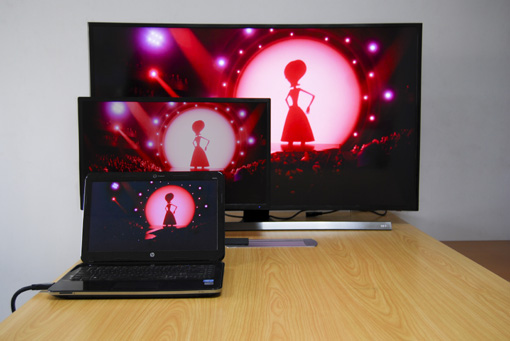

4K画面呈现效果更佳
图中屏幕从前至后的分辨率分别为720P、1080P和4K超高清，可以看到4K的呈现效果更好，不论是清晰度还是色彩体现。

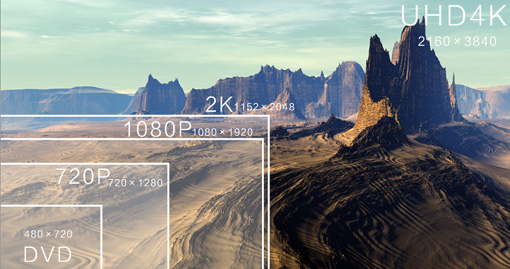

4K分辨率是1080P的4倍！是720P的8倍！
4K的超高清晰度能够支持更多图像细节呈现，既可提高视听享受，也可支持单屏呈现更多高清数据。
信号调取测试：高清信号与超高清信号调取差异
AGS-P-100-4K所有场景的子窗口都能够调用1080P及以下分辨率信号，但4K超高清分辨率就需要看特定的场景，有些场景下是调取不出4K超高清信号的，使用的时候需要注意。

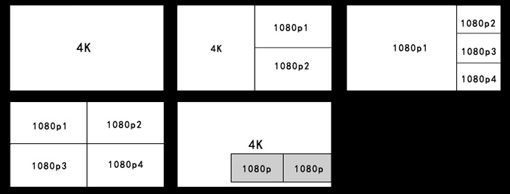

各场景模式下子窗口信号调取统览

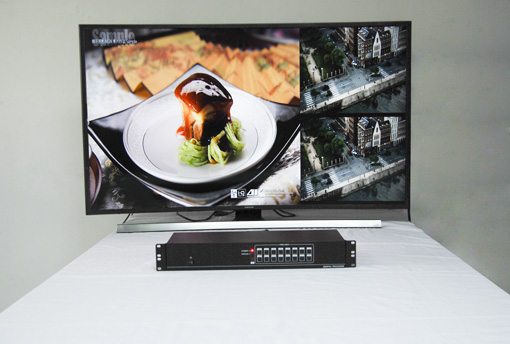

能调出4K信号的场景1
能调出4K信号的场景2
能调出4K信号的场景3
场景保存及调取测试：通过红外遥控及控制面板
先通过红外遥控选择出想要的场景模式，再用红外遥控为每一个子窗口调取特定的信号源，然后直接保存场景即可。后面可以直接通过红外遥控及前面板的控制按钮直接一键调取已保存场景即可。

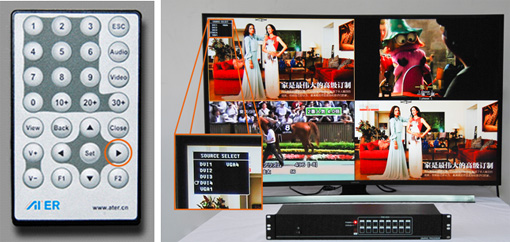

子窗口信号调取
在配套红外遥控上按住向右键即可选择需要切换信号的子窗口，被选中的子窗口会被橙色线框描出，然后再按Set键即可显示该子窗口可调取的接口信号。
前面板一键调取场景
产品出厂是已经自定义了一些场景，直接通过前面板也可完成一键调取。如需重新设定和保存场景，简单的按照说明书相应步骤操作即可，非常便捷。

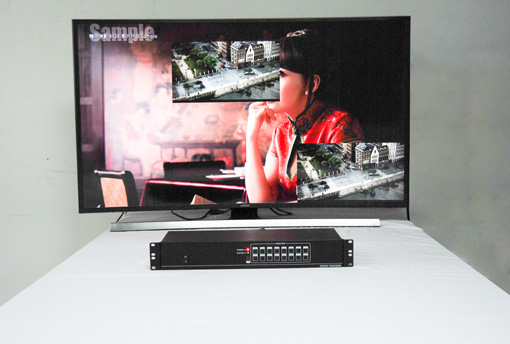

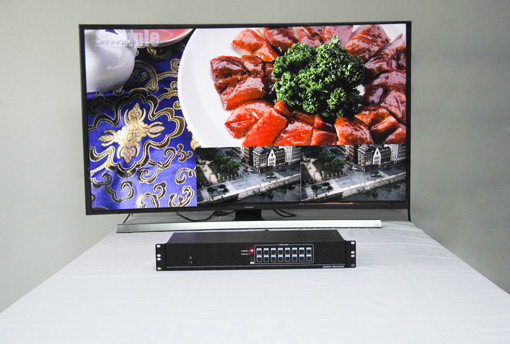

图片叠加、漫游、画中画
AGS-P-100-4K技术参数
|
视频 |
|
切换速度 |
200ns,最大 |
|
最高数据速率 |
4.95Gbps（1.65Gbps每色） |
|
最高像素时钟 |
48-165M |
|
数字采样 |
24位，每色8位；165MHz标准 |
|
视频输入-4K输入 |
|
数量/信号类型 |
1路数字HDMI |
|
连接器 |
1个HDMI A型插座（不支持模拟信号） |
|
水平频率 |
31kHz-100kHz |
|
垂直频率 |
24Hz-85Hz |
|
分辨率范围 |
3840*2160,4096*2160, |
|
标准 |
HDMI1.4a |
|
视频输入-DVI输入 |
|
数量/信号类型 |
4路数字DVI-I |
|
连接器 |
4个DVI-I插座 |
|
水平频率 |
50kHz-100kHz |
|
垂直频率 |
50Hz-85Hz |
|
分辨率范围 |
640*480-1920*1200,720p,1080i,1080p |
|
标准 |
DVI1.0 |
|
视频分割输出-4K输出 |
|
数量/信号类型 |
1路数字HDMI |
|
连接器 |
1个HDMI A型插座（不支持模拟信号） |
|
分辨率范围 |
3840*2160,4096*2160,1080i,1080p |
|
标准 |
HDMI 1.4a |
|
控制方式 |
|
串口控制 |
RS-232（9针D插座） |
|
面板控制 |
面板按键(针对AGP-P-150/300) |
|
红外控制 |
红外遥控器 |
|
一般规格 |
|
机箱尺寸 |
430mm(L)*168mm(B)*65mm(H) |
|
工作温度 |
-15～65℃ |
|
平均无故障时间 |
大于30000小时 |
|
工作湿度 |
15～85% |
|
运行噪音 |
小于45dB |
|
电源 |
100-240V AC，50/60Hz |
|
功耗 |
48W |
|
产品重量 |
(满载) 2.2kg |
|
