[投影之窗消息] DLP背投拼接大屏幕和LCD液晶拼接大屏幕被广泛应用于各领域监控中心、调度指挥中心，大屏幕通过多屏图像控制器系统对多种信号源进行综合处理显示，各行业领域根据显示应用需要的不同，对多屏图像控制器系统的信号处理显示能力具有不同的要求。本文主要介绍了DVCS网络化分布式图像控制系统的技术特点。
|

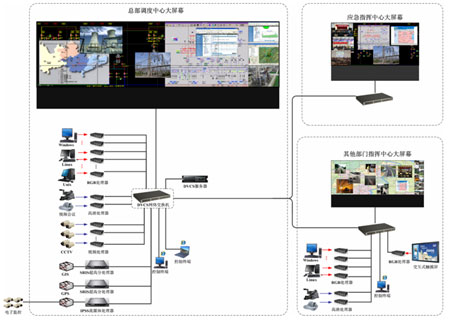

DVCS控制系统整体架构 |
一、大屏幕拼接显示系统常见的信号源种类
DLP/LCD大屏幕显示系统在应用中需要输入处理显示的信号源，常见的主要包括：计算机、工作站RGB/DVI信号，复合视频信号，1080p高清视频信号；特殊行业的信号源还包括：GIS（地理信息）、GPS（卫星定位）、SCADA（电力监控）、SIG（行车调度）等超高分辨率信号，以及IP数字流媒体视频。
二、DVCS分布式图像控制系统与传统多屏图像控制器的不同
传统的多屏图像控制器是采用PC架构的工控机，插入RGB采集卡、视频采集卡和多屏图形输出卡组成的，所有显示任务及系统运行都基于一条PCI总线进行运算处理。这种图像控制器的处理能力受制于PCI总线带宽的限制，信号处理显示能力极为有限，当拼接屏较大、信号数量较多时基本无法实现全部信号动态实时显示。
如果再有GIS、SCADA、SIG等超高分辨率信号，这种多屏图像控制器是将GIS、GPS、SCADA、SIG等应用软件安装在控制器中运行并通过多屏图形卡输出来实现显示的，所有信号的运算处理都基于PCI总线，占用了大量系统资源，计算机、视频信号更加无法实时显示。当然这种安装也是受控制器本身操作系统平台限制的，不是所有应用软件都能安装运行的。同时，这种传统PC架构的多屏图像控制器由于插槽数量有限，可以输入的信号数量和输出通道都是很有限的，拼接屏规模较大时则无法满足需要。
正是由于传统PC架构多屏图像控制器的上述诸多技术应用弊端，全网络化的DVCS分布式图像控制系统应运出现。
三、DVCS系统是全新架构的图像控制系统
DVCS系统是一种基于网络的全新架构的图像控制系统，由信号输入处理器和显示输出处理器组成，所有处理器之间通过CAT5e/6类网线与以太网数据交换机进行连接，每一路信号均是独立通道处理、独立通道传输，通过DVCS控制服务器和控制软件进行信号的开窗显示控制。具有网络化、数字化、高性能、高可靠性、灵活扩展、绿色环保等优点，处于国际领先技术水平。
DVCS控制系统的各类信号处理器可根据显示墙拼接规模及信号源数量任意选配，灵活组合成一套分布式图像控制系统。其技术优势在于超强的多种信号接入能力、灵活的信号接入方式（包括本地及远程信号）、超强的系统扩展能力，以及像素点对点映射的高清数字图像显示。
四、DVCS系统是全数字化的图像控制系统
DVCS系统是一种全数字化的图像控制系统，任何信号源的采集、编码、传输以及解码显示全部采用纯数字技术，确保信号没有损失和干扰，实现高品质图像显示质量。所有信号处理传输都在DVCS系统网络内部完成，并提供内部格式转换，RGB、DVI、HD、视频等信号可被处理并以任意大小、位置的方式显示到任意DVI或RGB接口显示设备上。
五、DVCS系统是具有超强处理能力的图像控制系统
DVCS系统具有超强的多种信号处理能力，包括模拟RGB、数字DVI、标清视频、高清视频、音频、超高分信号、IP流媒体视频等，涵盖了各行业领域大屏显示应用的所有信号源�？山尤氲男藕攀考负醪皇芟拗疲ㄈ【鲇谕缃换换婺＃芍С秩我馄唇庸婺Ｏ允厩�。采用业界领先的DVCS专利处理引擎，每一路信号由各处理器独立通道处理，且只对信息变化像素刷新，可做到全部信号源实时显示。在任一显示单元内可开多达64个全实时活动视窗，同一信号源可同时被显示在任意多个显示单元上，且所有视窗都是实时同步的。所有信号视窗均可以在全屏范围内任意大小、任意位置、任意叠加显示。
六、DVCS系统是提供视音频同步处理的图像控制系统
DVCS控制系统的音频处理器可以将信号源的音频同步接入DVCS网络，可接收数字、模拟音频，具有高保真音质。可通过控制中心的扩声设备，通过DVCS控制软件实现任意一路信号源的视音频同步播放，满足指挥中心/控制室DVD、视频会议、报警工作站等扩声应用的需要，可不需要单独构建音响扩声系统。
七、DVCS是提供信号源共享的图像控制系统
DVCS系统是一种基于以太网的视频交换系统，具有优越的网络连接性能。多个DVCS系统可借助专网交换连接，使多个显示系统之间共享相同的信号源，实现异地调用显示，为应急指挥等行业提供领先的解决方案。
|
 |

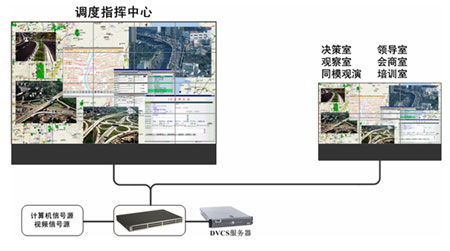

DVCS控制系统具有显示墙镜像显示功能，可以实现调度指挥中心显示墙与决策室/会商室显示墙之间的全屏信号画面的同步镜像显示，这将极大的方便决策室领导的决策指挥、同模观演，有助于指挥中心人员接受领导指令、准确调度操作。
八、DVCS系统是高度可靠的图像控制系统
DVCS控制系统是分布式架构的系统，图像处理运算被分散在各处理器中，某一处理器出现故障只影响该路信号或某一单元显示，并不影响DVCS系统正常运行，可将任一信号源切换到其他通道进行显示，有利于整个大屏幕系统的应急显示。DVCS控制系统各类计算机/视频信号处理器均采用可靠的嵌入式设计，具有超长的100,000小时
MTBF（平均无故障时间）。所有信号处理器均支持热插拔技术，任一处理器发生故障，可现场快速更换，DVCS系统可自动识别新的处理器并投入运行，无需人工设置，使MTTR（平均故障维护时间）缩到最短。
九、DVCS是可灵活扩展的图像控制系统
DVCS系统中各类信号处理器均可根据工程扩展需要随时增加，必要时可增加10G骨干交换机进行级联，具有高度灵活的系统扩展能力。所有增加的处理器均可被自动添加到已有DVCS系统，不需对扩展应用进行任何二次开发，降低系统扩展费用。
十、DVCS系统是控制简捷直观的图像控制系统

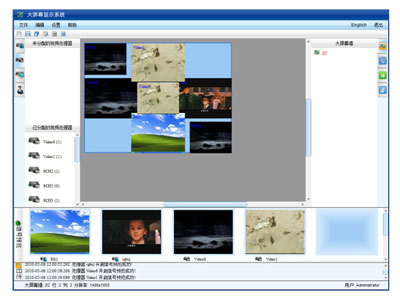

DVCS系统采用B/S架构控制管理软件，提供简捷直观的图形操作界面。每一路信号都可以被实时预览，支持所有开窗信号在控制软件界面上回显。支持对大屏显示布局进行预案设置、存储、调用和自动定时执行。支持远程网络控制，支持大屏幕分区显示管理，支持多人同时对大屏幕进行调度，支持多级管理权限划分。
中达电通全球领先的DVCS网络化分布式图像控制系统，有效突破了传统PC架构图像处理器的诸多技术瓶颈，为各行业领域调度指挥中心、监控中心DLP/LCD大屏幕显示系统的显示应用开启了崭新的一页，提供最具应用价值的领先解决方案。
|
|
