[投影之窗消息] 中國石油化工集團公司(
英文縮寫Sinopec Group) 是1998 年7
月國家在原中國石油化工總公司基礎上重組成立的特大型石油石化企業集團，是國家獨資設立的國有公司、國家授權投資的機構和國家控股公司。中國石化集團公司對其全資企業、控股企業、參股企業的有關國有資產行使資產受益、重大決策和選擇管理者等出資人的權力，對國有資產依法進行經營、管理和監督，并相應承擔保值增值責任。中國石化集團公司主營業務范圍包括：實業投資及投資管理；石油、天然氣的勘探、開采、儲運（含管道運輸）、銷售和綜合利用；石油煉制；汽油、煤油、柴油的批發；石油化工及其他化工產品的生產、銷售、儲存、運輸；石油石化工程的勘探設計、施工、建筑安裝；石油石化設備檢修維修；機電設備制造；技術及信息、替代能源產品的研究、開發、應用、咨詢服務；自營和代理各類商品和技術的進出口（國家限定公司經營或禁止進出口的商品和技術除外）。此次DLP
顯示控制系統主要安裝在上海石化監控指揮大廳，用于實時數據及視頻的監控和處理。
項目方案：
作為上海石化監控指揮大廳的核心設備，我們需要將用戶的DCS
應用界面、視頻監控界面等信號實時并靈活顯示到大屏幕墻上。因此，中達電通給出的解決方案是：在監控大廳中心安裝一套3
行6列規模、單屏60 寸DLP 拼接大屏顯示系統。整體顯示尺寸高達：7.3 米*2.7 米（寬*
高）。配合中達電通推出的高性能VisionCON
圖形拼接處理系統，操作者通過該平臺可以對所有的監控數據以及圖形進行分析，從而能直觀、全面地掌握為運營管理和維護保養提供數據依據。通過對關鍵參數的長期跟蹤數據分析，建立相關數據庫，得到關鍵部件參數，從而做出關鍵決策。
中達DVS

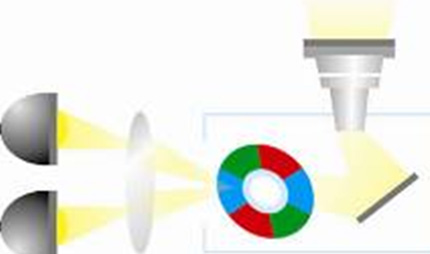

投影單元采用兩個120W/132W UHP燈泡雙燈冗余設計，采用業內領先的雙燈熱耦合技術。雙燈熱耦合技術是2
個燈泡在后端光學棱鏡匯聚光線后再投射到分色輪上，光機的亮度輸出是2個燈泡匯聚后的亮度輸出。雙燈熱耦合技術既可單燈工作，也可雙燈同時工作。相對于雙燈機械式切換技術，雙燈熱耦合技術具備在不降低燈泡壽命的前提下大幅度提高光機輸出亮度的特點，而且在雙燈切換時不會出現對焦不準的問題。
雙燈熱耦合結構的投影單元具有創新的三種工作模式。
雙燈熱耦合工作模式：
高亮度模式（熱備份）：兩個燈泡同時工作，通過光學棱鏡會聚2個燈泡輸出的光線，大幅度提高了投影光機的亮度，而且給系統帶來冗余功能，保證系統在任何時候都能顯示圖像，確保在重要場合不會出現黑屏現象。目前市場上大多數其它雙燈結構的投影單元都不具備這項功能。
|
|

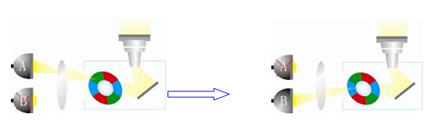

單燈切換模式（冷備份）：在這種工作模式下，當前只有一個燈泡工作，后備燈泡處于冷備份狀態，當工作燈泡出現故障時，備份冗余的燈泡能夠在2秒內替換出現故障的燈泡。
經濟運行模式：在這種工作模式下，兩個燈泡能夠按照設定的間隔時間和順序輪流自動切換工作，可保證兩個燈泡使用時間基本相同，亮度保持一致，并有效延長燈泡使用壽命20%以上。
雙燈熱耦合技術的獨特優勢：
更精準、快速切換：相對于雙燈位移式結構，雙燈熱耦合技術由于不存在機械式位移換燈，不會出現因機械動作而造成的對焦偏移及響應延遲問題，燈泡切換速度更快，投影燈故障恢復時間小于2秒。
高效棱鏡聚合技術：采用Delta專利的獨特高效棱鏡聚合技術及光學設計，有效彌補一般棱鏡造成的光損失，顯著提高光效率，單燈時輸出亮度基本達到單燈光機的亮度標準。
獨特“畫面?zhèn)浞荨惫δ埽嚎蓱稛襞萃话l(fā)性故障，不會發生投影畫面中斷的情況。在許多緊急和重要的相關應用中（如軍事指揮、災難救援、實時監控等）絕不希望看到畫面消失，不允許遺漏任何細節，即使是數秒的時間，此時“畫面?zhèn)浞荨惫δ芨玫貪M足用戶要求。
整個監測系統主要由跟蹤試驗遠程監測中心、地面數據處理系統、列車車載監測系統三部分組成，本技術文件指跟蹤試驗遠程監測中心部分。地面數據處理系統是在動車基地建立的無線網絡系統，在列車進庫后通過無線網絡對車上原始數據進行下載并通過Internet傳送到監測中心。列車車載監測系統主要完成對各個監測部位數據的采集和保存，并通過3G網絡將列車運行狀態實時等信息發送到監測中心。
項目配置：
投影顯示單元：DVS-60-XGA DL 18塊
圖像拼接控制器：VisionCON3000 1臺
控制軟件： 1套
專用的VGA，RGB線纜：
18批
項目總結：
中達電通作為國內領先的視訊顯示系統解決方案專家，針對此次上海石油化工股份有限公司監測系統的需求，提供的臺達DVS-60
DLP大屏幕拼接系統，采用無縫拼接顯示技術，完全滿足了檢測中心行車調度系統、數據分析系統的需求。中達電通采用雙燈熱耦合技術的投影單元可以提供多種工作模式，給用戶更多選擇空間，同時也提高了屏幕的顯示亮度和均勻度，加強了系統的穩定性�？梢詽M足監測中心日常顯示工作要求。（1024×6）*（768*3）的超大物理顯示分辨率、高達1600ANSI流明的顯示亮度可以令畫面得到最佳的展現。具有強大信號處理和圖形顯示能力的VisionCON圖像拼接控制器，為信號處理的實時性提供了堅實保障。同時，大屏幕投影系統項目一般投資巨大，如何保證系統設備的長期可用性更是值得關注的問題。要維持大屏幕系統的長期可用性，設備供應商的技術實力及售后服務能力將起決定性的作用。 |
