[投影之窗消息]
央视网是中央电视台网络新媒体业务的平台、是中央电视台以电视节目为主的各类信息网络传播和推广的独家授权机构，拥有国家主管部门颁发的开展信息网络转播全业务资质，包括网络电视、手机电视、车载电视、IP电视等。央视网以视频为核心，整合中央电视台及其他机构优质节目资源，借助先进的互联网技术，提供视频内容的直播、转播、点播、下载以及视音频搜索服务，是目前中国大陆最具实力的互联网和手机视听节目传播机构。
|
 |
CNTV国家网络视频数据库平台监控和总调度中心将承担实时监控视频数据收录、生产、转码、存储入库、播出过程职能，承担全面统计职能，承担硬件资源总调度职能。为此，需在监控中心内安装一套高亮度、高清晰度、高智能化控制的DLP大屏显示系统，通过对各种计算机图文及网络信息、视频图像信息的动态综合显示，提供一个网络集中监控平台、信息资源共享平台、分析决策平台和指挥调度平台。
解决方案
宁波GQY视讯股份有限公司是国内第一家大屏幕拼接厂商，在广电行业有着丰富的经验，打造的中国第一屏——央视春晚，即为广电领域，此次根据央视国际网络有限公司采购国家网络视频数据库平台监控和总调度中心DLP大屏项目的实际情况和相关要求，包括现场环境、系统功能和设备要求，精心设计了一套大屏幕组合投影系统方案，在众多竞争对手中脱颖而出成功中标，并于近日顺利竣工投入使用。 |

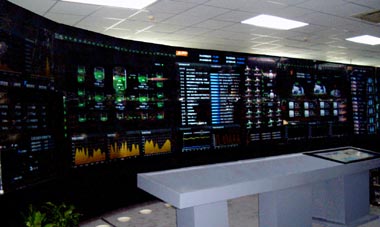

系统由2行12列24个67英寸DDX-D显示单元拼接而成，为了有效利用监控中心的实际空间，确�？晒┎喂矍虻淖畲蠡昂侠淼目墒咏嵌�，系统采用局部弧形拼接设计。系统投入使用后为国家网络视频数据库平台监控和总调度中心提供直观、实时、全方位地集中数据显示，以便于指挥中枢准确、实时、全面的观看和掌握各方面信息并做出正确的决策，可有效提高指挥调度决策（尤其在紧急情况处置时）的效率，增强了各路信息显示的直观性和可操作性。
系统优势

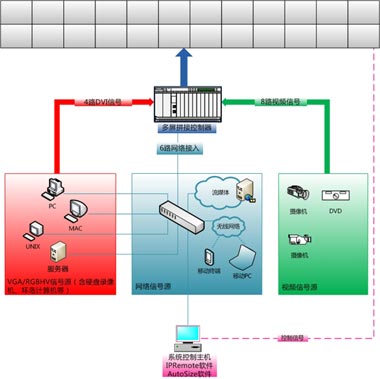

多屏拼接控制器：在大屏幕投影系统中，多屏拼接控制系统作为系统信号处理的核心，在很大程度上决定了整个系统的显示效果，显示质量，操作的灵活性以及可靠性。因此，在此方案中，GQY公司结合DDX-D系列投影机内置图像处理器的特点，根据技术规范和要求，选择了Jupiter
FusionCatalyst4000多屏拼接控制器，用以拼接多个局域网上的应用系统图形和多路实时的视频图像。利用FusionCatalyst4000输出的数字RGB信号，GQY
DDX-D投影机可以直接显示输入的多屏拼接图像，减少信号的延时和抖动，保证画面的高质量。
Fusion Catalyst显示墙控制器采用第二代PCI
Express技术，有效总线带宽达到192G/s，创造了一个真正的无阻塞的通讯架构。新的Fusion
Catalyst家族通过2倍于竞争对手、8倍于Fusion 900系列的超级带宽，提供了更多的扩展性、更快的图像、实时的SD/DVI/RGB/HD帧率，以及更好的整体性能。

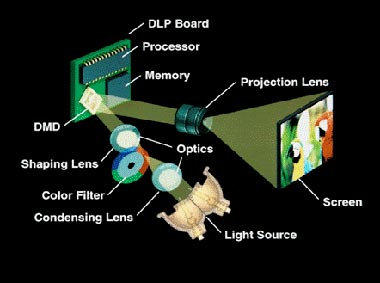

双灯热耦合技术：投影单元采用两个 UHP灯泡双灯冗余设计，采用业内领先的双灯热耦合技术，具有创新的三种工作模式。双灯热耦合技术是2个灯泡在后端光学棱镜汇聚光线后再投射到分色轮上，光机的亮度输出是2个灯泡汇聚后的亮度输出。双灯热耦合技术既可单灯工作，也可双灯同时工作。相对于双灯机械式切换技术，双灯热耦合技术具备在不降低灯泡寿命的前提下大幅度提高光机输出亮度的特点，而且在双灯切换时不会出现对焦不准的问题。
远程多用户鼠标操作：利用宁波GQY视讯股份有限公司所提供的远程多用户鼠标操作系统可使大屏幕分成多个控制区域，区域的设定不受物理拼缝的限制。通过对多个操作人员使用权限的设置，可使多个用户利用各自的工作站鼠标或键盘同时在大屏幕上的各自区域内开窗，能随时将显示器的显示内容上大屏显示和退出显示，改变窗口位置及大小，以及在各自窗口内进行用户应用程序的所有操作等。屏幕上不同操作者可用不同颜色的鼠标区分，便于操作人员对各自应用窗口的操作而且互不影响。
纯黑玻璃幕：利用公司黑色玻珠的专利技术使屏幕具有优异的抗环境光的能力，特别适合在明亮的环境中使用。为使大厅内办公人员桌面达到办公要求的照度，大厅顶部均使用明亮的光源，因此整个大厅明亮整洁，而正是黑色优异的抗环境光能力，此块屏幕成为明亮工作环境的首选。
专业的防尘、散热设计：GQY公司投影单元除进出风口外采取全密封设计，独立式线缆槽设计彻底隔绝线缆连接、维修对内部投影空间的影响，进出风口采用符合5级防尘标准的过滤网，有效的阻挡外界大量灰尘的侵入，提高投影设备的使用寿命，并且极大减免了灰尘对反射镜、屏幕的影响，减少了维护成本。
GQY专业投影单元采取独立风道密封设计，把投影机主要散热源——灯泡散发的热量经独立风道迅速带出箱体外，同时通过加装符合5级防尘标准过滤网的进风口把外面的新鲜冷风源源不断的送至投影机高热量部位，大大提高了设备运行的可靠性，增强了投影灯泡的使用寿命。
|
主要参数 |
GQY DDX-D系列DLP投影机 |
|
图像器件 |
0.7”
XGA 12°LVDS
DMD |
|
物理分辨率 |
1024×768 |
|
工作分辨率 |
640×480—1920×1200 |
|
水平扫描频率 |
15-120KHz |
|
垂直扫描频率 |
24-120Hz |
|
像素采样频率 |
160MHz |
|
光输出 |
850ANSI流明（单灯）1600ANSI流明（双灯） |
|
光源 |
PHILIPS UHP灯泡120W~132W无级可调 |
|
灯泡寿命 |
6000小时（半衰期） |
|
亮度均匀性 |
大于95% |
|
对比度 |
2000：1 |
|
色彩灰度等级 |
12bit/色，矫正精度14bit |
|
色彩种类 |
1G色 |
|
模拟RGB输入 |
2路，RGBHV（RGBS）/D15接口，可自动适应分离同步、复合同步或绿同步信号 |
|
HDTV输入 |
支持（YPbPr接口） |
|
视频输入/输出 |
1路复合视频/1路复合视频，
BNC接口 |
|
数字RGB输入/输出 |
2路输入/1路输出，DVI接口 |
|
视频制式 |
PAL：
B,G,H,I,N&M SECAM-NTSC：M,N,4.43
and Japan |
|
模拟RGB信号 |
支持分辨率640×480~1920×1200的计算机信号 |
|
数字RGB信号 |
TMDS格式 |
|
控制端口 |
1路RS232/RS485输入和1路RS232/RS485输出，所有投影机的RS232/RS485接口可以进行串接，统一连接到控制系统；配置红外遥控端口 |
|
控制参数 |
电源开/关，输入信号选择，对比度调整，亮度调整，色彩调整，图像缩放、移动定位，频率调整，相位调整，色平衡调节，状态读取，ID设定/清除等 |
|
内置图像处理 |
对图像进行水平和垂直方向的放大和移动定位 |
|
视频画面VE处理 |
将视频信号倍线转换成1024×768分辨率显示，使图像画面更清晰稳定 |
|
系统故障自动检测 |
系统启动自检，LED状态显示，输入信号检测，灯泡使用时间累计OSD显示 |
|
工作可靠性 |
可24小时×7天连续工作 |
|
电磁干扰 |
符合CCC、FCC
15部分B类和CE
EN55022 B类。符合环保特性，对人体无害 |
|
平均无故障时间MTBF |
大于40000小时 |
|
DMD寿命 |
100000小时 |
|
单屏功耗 |
≤200瓦（单灯
≤360瓦（双灯） |
投影屏幕主要技术性能指标
|
Glass170黑色玻璃屏主要参数 |
|
屏幕尺寸 |
67英寸 |
|
增益 |
≥1.7 |
|
可显示宽度 |
1370mm |
|
可显示高度 |
1027.5mm |
|
水平视角 |
≥160° |
|
垂直视角 |
≥140° |
|
光学拼缝 |
≤0.5 |
|
物理拼缝 |
≤0.5 |
|
显示分辨率 |
640×480-1920×1200 |
|
漫射传输率 |
~
60% |
|
漫射反射率 |
0.4% |
|
镜面反射率 |
0.2% |
多屏拼接控制器主要技术性能指标
|
详细参数 |
|
处理器
内存
扩展插槽
总线
硬盘
网络接口
输入设备(USB)
扩展 |
双四核至强CPU
2.0 Ghz
16GB
16个PCI
Express 2.0 x4
插槽
第二代PCI
Express无阻塞架构
192Gbps
320 GB, 7200 RPM, SATA-300
标准6
10/100/1000 Mbps RJ45
端口
104-key
键盘,
滑轮鼠标
两个插槽连接到扩展机箱
|
|
触摸面板支持 |
内嵌AMX
or Crestron接口 |
|
输入输出 |
每个双头输出卡256
MB |
|
输出数量 |
24路 |
|
分辨率 |
数字：每输出640x480到2560x1600像素
模拟：每输出640x480到2048x1536像素
可任意定制输出模式 |
|
输出信号 |
DVI-I 接口(支持单链和双链DVI，以及模拟VGA) |
|
Octal
视频卡（可选）输入 |
8路输入 |
|
开窗 |
每卡16个窗口 |
|
双头DVI/RGB/HD输入(可选) |
4路DVI输入
|
|
格式 |
单链DVI
2048x1200,
双链DVI
2560x1600,
逐行扫描分量HD
(480p, 720p, 1080p),
模拟RGB
最高
2048x1200 |
|
像素率 |
数字：每像素最大270
MHz
模拟：每像素最大210
MHz |
|
开窗 |
每卡4个窗口 |
|
尺寸 |
|
H
x W x D |
17.8 cm x 48.3 cm x 53.2 cm |
|
重量 |
21.8 kg. |
|
其他参数 |
|
功耗 |
≤650瓦 |
|
符合的标准 |
|
美国
加拿大
国际 |
UL
60950 listed, FCC Class A
cUL CSA C22.2, No. 80950
CE
Mark, CB Certificate and Mark, IEC 60950, CCC, C-Tick, VCCI |
|
|
