[投影之窗消息] 在科技飞速发展的今天，信息传播频繁且迅速，自动化、人工智能等技术日薪月异地变化着。这些变化带来了显示设备的巨大升级需要，随之而来的对于安防监控、指挥控制等大屏幕显示需求日益增加。
作为一家与大屏幕产业共同成长起来的高新科技企业，北京彩讯科技有限公司积累了多年的大屏幕系统设备的研发经验，能够提供大屏幕电视墙、投影系统集成、视频处理、自动控制以及系统工程的设计实施。并面向军队、安防、交通、水电、科研机构提供了指挥中心、控制室等环境下的DLP背投无缝电视墙拼接方案。
整套大屏幕投影显示系统主要由以下几部分组成：
60" TRX6060 XGA DLP显示单元（具有内置图像处理功能）9套
TMC2109 图像处理器 1套
16X9 视频矩阵 1台
16X9 RGB矩阵 1台
大屏幕显示控制系统集成软件 1套 |
|
本项目投影拼接墙由9套60"彩讯公司的TRX6060 XGA DLP一体化显示单元拼接而成（横向3排，纵向3列），规格如下：
单屏面积：1220mm(宽)×915mm(高)=1.17m2
整屏面积：1220mm(宽)×3×915mm(高)×3=10.04m2
单屏分辨率：1024×768
整墙分辨率：(1024×3)×(768×3)=3072×2304
系统功能：
* 通过外置组合屏控制器可以通过网络服务器实现各个系统之间的信息交换与共享。以及其他高分辨率计算机网络数字信号和模拟信号在大屏幕上开窗口显示。
* 通过外置组合屏控制器可以实现多路视频信号和多路RGB信号在大屏幕上任意位置切换显示。
* 大屏幕显示系统采用TMC2109外置组合屏控制器和日本TOSHIBA内置控制器的配合使用，使得本系统接口齐全、功能强大的显示功能。整个系统提供4个视频接口，2个RGB接口。
* 通过控制计算机的许可网络上的任一台计算机都可以操作大屏幕，实现图像的相互调用和控制。
* 通过控制计算机集中控制，可以对各通道任何一路信号均可切换自如。并可根据用户需要制定常用显示模式，实现简单灵活的使用界面；并支持多用户的操作，以及对于用户的权限进行设定。
* 本系统能保证每天工作 24 小时，一年 365 天连续工作。
彩讯Vscreen21 1.2软件介绍：
彩讯公司深刻认识到高度集成的操作控制软件对一个系统重要程度。也因此，系统高度集成是彩讯公司孜孜不倦的追求，在为用户着想的前提下，以搞技术搞科研的态度，投入很大的人力物力为各个不同系统开发出一套功能强大的系统集成软件。从而，系统高度集成成为彩讯公司大屏幕显示系统最大的特点及优势之一。彩讯公司也在多年的电视墙处理器软硬件开发方面，积累了其它大多数系统工程商无法比拟的系统集成软件开发的宝贵实力和经验，能够不断地为客户提供完整的解决方案。
彩讯公司系统的高度集成化主要体现在，彩讯公司在原已成熟的系统集成软件的基础上，再根据客户需要量身开发的集成控制软件 Vscreen21 1.2 和远程抓屏软件 Vnc1.2 ，几乎把整个大屏幕系统的控制功能都集成起来，通过非常简单的计算机单一操作界面，几乎可全盘控制系统。我们认为这套集成软件完善了“大屏幕显示控制系统”的概念，因为一个系统只有有了一套完善的集成软件，整个组合才可以称上真正的“系统”。彩讯公司的大屏幕系统集成控制软件，实现控制计算机具有大屏幕虚拟控制窗口，能自如地完成对组合屏显示的网络抓图操作等等。
软件功能：
* 单一全中文操作界面
* 信号源类型管理
* 控制器通道管理
* 矩阵管理
* 信号窗口管理
* 模式管理
* 预案管理
* 系统操作员管理
* 其它根据用户需求的功能管理等等

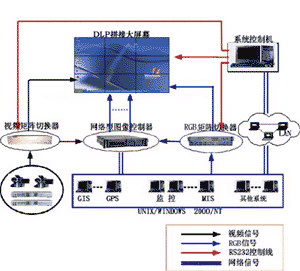

系统结构示意图：
|
|
安装条件：
* 供电系统必须要接地良好，接地电阻小于2Ω；
* 本公司提供的投影单元单体功率为250W，用户所提供的电源容量须大于2×n×250W；
* 供电系统尽可能做到三相平衡，特别是三相五线制的供电系统尤其重要；
* 安装时注意使用质量优良的电缆，注意电缆可以承受的电流大小并保留一定的余量，一般每个插座只接四个投影单元；
* 投影机和控制设备必须保证接地良好，接地电阻小于3Ω；
* 要求施工现场环境整洁、无尘；投影单元安装地面平整、牢固；
* 地面最好用防静电地板，最好是采用不反光的地面材料；
* 墙面饰板色调明快，配以较深的线条，适当部位配以吸音材料，墙面哑光为主；
* 投影墙的背后应有不少于0.5米的维修通道；
* 投影墙的工作环境温度为20℃+/-5℃，相对湿度10%至70%无冷凝；
* 消防喷头要远离投影箱体1米左右，不能采用喷水消防头，要用喷雾灭火剂；
* 屏幕前2-3米的范围内不能有灯光，如果必须安装则需要安装独立开关方便随时关闭；投影墙上不能有太阳光直接照射；
* 中央空调的出风口不能里屏幕太近，应该有1.5米以上的距离避免屏幕因为冷热不均变形；分体式空调不能直接对着屏幕吹风；
* 装修预留给投影墙的窗口总尺寸要比投影墙总尺寸多40 mm（包边之前的尺寸），即（投影墙总宽+40 mm）×（投影墙总高+40 mm）；包边最好做成可拆卸式。
|
