“Extron
光纤系统历久弥新，稳如磐石。在业界众多大项目及重要活动场合的表现，我们非常满意。厂商的专业技术团队及完善的本地化服务令我们印象深刻。”--Peter
Thompson – 太阳马戏, 技术经理（原）
8 月 9
日，由国内知名城市复合产业运营商杭州新天地集团与来自加拿大的世界顶级表演团体太阳马戏（Cirque du
Soleil）联手打造的 360° 沉浸式体验奇幻秀《X
绮幻之境》，于杭州太阳剧场震撼首演。这也是目前太阳马戏在亚洲的唯一驻场秀。
项目挑战
演出场馆“太阳剧场”位于杭州新天地中央活力区。该剧场由下城区的工业遗产 -
原杭州重型机械厂的老厂房改建而成，工程整体耗时超过五年。
为保持太阳马戏剧目一贯的多维度沉浸式体验，《X 绮幻之境》在舞美设计上可谓是精雕细琢，下足了功夫。一个
200m 宽的巨型舞台坐落在剧场中央，9 个 11m x 11m

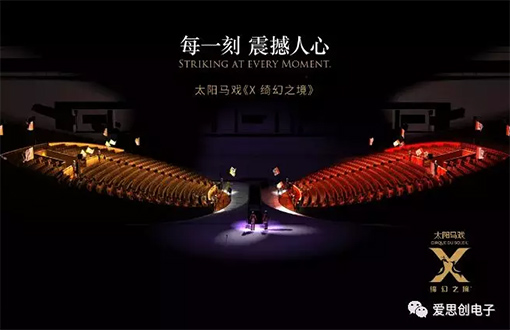

的镶板中央结构让布景可以任意组合。观众席总体可容纳 1500
人，按照剧情的需求设计为东西两个看台，分布在剧场的东西两边，均可支持 360°
旋转和平移�？∈绷礁隹刺ǖ墓壑谕耆啾扯孀啪缜榈姆⒄�，座椅会开始旋转、平移，跟随着舞台的变化，两区的观众并肩沉浸入共同的场景。舞台背景声光电特效的设计更是凝聚了大量的“黑科技”，无论是

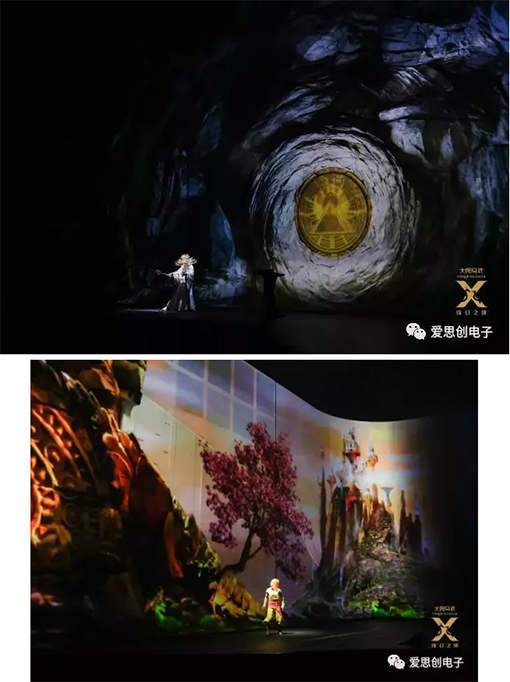

3D 视觉道具、光雕投影，还是新奇的暗门设计，都会让现场观众为真正的 “沉浸式”
观看体验而感到无比惊艳。
Extron 解决方案
绚丽震撼舞台效果的背后离不开强大而稳健的视音频传输路由系统支撑，以及过硬的技术支持团队。高性能的
Extron FOX Matrix 光纤矩阵系统为整场演出及后台监控保驾护航。
Extron FOX Matrix
系列高性能、模块化光纤矩阵切换器专为关键任务环境和重大活动而设计，它可以与其它产品如发送器、接收器、切换器和分配放大器配合使用，用于处理最具挑战性的、大量输入和输出的视音频系统设计。该系列尺寸涵盖
8 x 8 到 1000 x 1000 乃至更大，加上完备的 FOX
系列发送器和接收器，其组成了业界所能提供的最完整的光纤视音频解决方案。通过光纤实现完整的、端到端的数字视音频信号的传输和路由，系统可支持分辨率高达
4K 的视频信号，并可对
DisplayPort、HDMI、DVI、3G-SDI、RGB、高清分量视频和标清视频进行高速、全数字的切换。FOX
Matrix 系列具有 Extron
矩阵切换器普遍具备的便于集成的特性，加上支持热插拔的输入/输出板和风扇、实时系统监控以及冗余的超低功耗可热插拔电源，可为各种关键任务的应用环境提供超高可靠性。

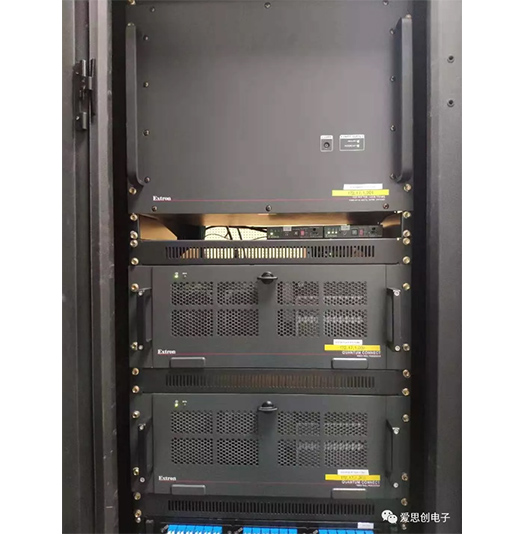

本项目的 FOX Matrix 14400 光纤矩阵配置 7 张 16 x 16
光纤输入输出板卡，预留的空间用作未来系统扩展和升级。与之连接的 92
路高清视频信号源及通过光纤矩阵路由至舞台顶上的 56 台超高亮度投影机及各机房监控中心的 Quantum
Connect 82
多画面处理器。演出过程中，随着光纤矩阵的灵活切换，将不同的视频元素相组合融入定制的舞台背景中，实现变幻莫测的视觉效果，再集合演员们精湛的表演，整个场景魔幻生动，观众仿若真的走进了绮幻之境，并沉醉于其中。

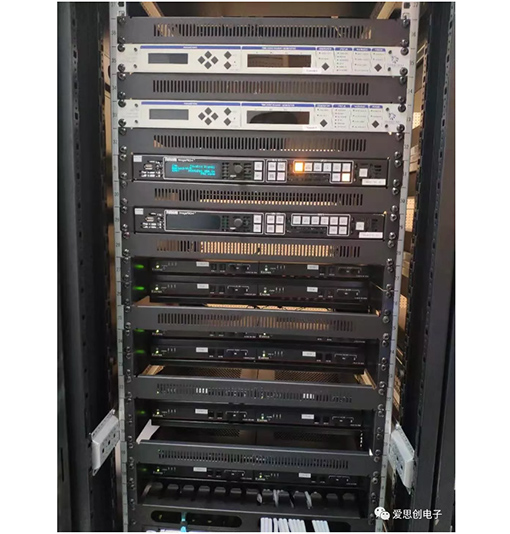

系统配备的 FOXBOX Tx HDMI 和 FOX SR HDMI
光纤发送器和接收器可通过光纤极长距离地传输视音频和 RS-232
控制信号。其设计注重可靠性和出色的高分辨率图像性能，采用全数字技术对 HDMI
高清视频提供完美的像素对像素的传输。
FOX T USB Extender Plus MM 和 FOX R USB Extender Plus
MM USB 光纤延长器将机房服务器的 USB 信号延伸至远端，以实现 MIDI
控制，及远程键盘鼠标控制。
Quantum® 作为 Extron
的明星系列，凭借其高品质的图像解析度转换，无与伦比的实时性能表现，以及长期安全可靠地运行等绝佳的优势，多次被应用于关键任务，是各类不同规模的控制中心、演播室等场所的首选。
此次“太阳剧场”选用的 Quantum Connect 82，是一款 8 路输入、2 路输出，且符合
HDCP
标准的拼接墙处理器。它能够提供强大的视频处理和高性能解析度转换，进而生成极高品质的图像。输出支持高达
64
窗口视频画面，可将演出现场的各个不同视角的视频画面多图显示在主控制室的大屏上，为工作人员全方位监控演出效果提供了极大的便利。
系统主控制通过 Extron IPCP Pro 系列高性能控制处理器及 TouchLink® Pro
触摸屏来完成。IPCP Pro 250 采用高级安全标准和千兆以太网，确保在标准网络构架上与多个
TouchLink® Pro 触摸屏兼容，同时可支持 Extron LinkLicense®
技术，是作为主控制处理器对视音频系统内的多个设备进行集中式控制的理想之选。10" 桌面型 TLP Pro
1022T
电容式触摸屏可提供绚丽多彩的图像和更加灵敏的控制。它具有更快的处理速度和更大的内存，并且可通过单根以太网电缆获取电源及进行通信。同时，通过
Extron GUI Designer
软件，用户可根据应用环境的需求，快速定制控制界面。通过此类定制，也可轻松实现场内所有控制界面的一致性，从而帮助提升操作人员的工作效率。
成果反馈
“经过近一年的调试与试运行，Extron
光纤矩阵系统的可靠性显而易见，厂家积极配合各方进行各种测试，其专业的本地化技术服务，倍受用户赞誉。像这样极具挑战的视觉盛宴项目，选择业界领导品牌的产品，是确保项目成功的关键。”--孙浩
– 浙江明通, 技术经理
炫目而震撼的舞台背景声光电特效和观众席的旋转、平移与故事情节的发展紧紧相扣，成功带领观众走入目眩神迷的梦幻之境。如此完全沉浸式的观看体验，令现场观众全程目不转睛。随着演出落幕，全场报以雷鸣般的掌声，大家都对这场视觉盛宴赞不绝口。
图片来源：文中剧场及演出相关图片均来自《X 绮幻之境》官网
www.xqhzj.com
