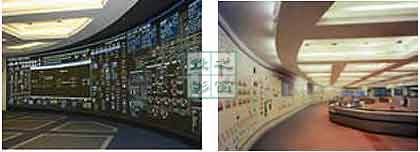

2005 年 12 月，沙特阿美 OSPAS 運營中心總裁兼 CEO 阿布杜拉•S•朱馬赫 (Abdallah S. Jum’ah) 引入大型實時數據屏幕墻，從而開啟運營中心新時代。超大曲面屏幕墻蔚蔚壯觀，長 67 米高 3 米，分為五大顯示區，每個顯示區代表公司的一大主營業務：
* 煉制產品網絡
* 終端規劃與調度
* 原油網絡
* 天然氣與 NGL 網絡
* 配電
運營中心 (OCC) 是沙特阿美石油供應規劃與調度 (OSPAS) 事業部的一部分。OSPAC 經理阿達爾•H•艾•德薩雷 (Adel H. Al-Dossary) 表示，“OSPAC 是管理并優化石油化工系統產量和儲量的中央規劃部門，確保在正確時間正確地點向客戶提供高品質產品，實現沙特阿美凈收益最大化。”
* 210 平方米背投
* 196,608,000 離散全彩像素
* 3,000 多個實時數據點
* 50 x 3 OVERVIEW cDR+ 67-DL 模塊
* 50 x TRANSFORM A18
* APOLLO 管理軟件
全新 OCC 屏幕墻是沙特阿美業務運營的神經中樞，實時顯示各項運營情況。簡而言之，其整合公司的各項主營業務活動，涉及石油、天然氣、運輸、管道和煉制等。
朱瑪赫稱，OSPAC 系統是沙特阿美的驕傲，“它是公司價值觀卓越與可靠性的完美體現。”同時他表示“該項目是公司持之以恒實現業界最佳績效的重大舉措，這將為聯合王國以及其他國家的客戶提供無與倫比的高可靠性產品。”
該屏幕墻在石油化工和電力行業獨占鰲頭。PMT 資深項目工程師沙爾赫•艾•沙漢

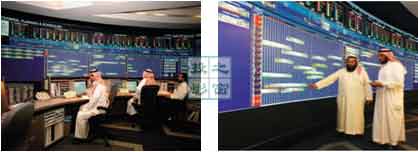

(Saleh Al-Saikhan) 表示，“圖板信息全球顯示，輕松查看，我們在問題惡化之前便可實時掌握情況，也有助于油田出現緊急情況時快速獲取關鍵信息。”屏幕墻上顯示的圖像與控制計算機顯示器上的圖像完全一致。操作員可切換多個顯示屏，每個屏幕均可提供更多有用信息。“現在，在工作中不懈努力掌握并運用未來科技，OCC 運營前景因此而更加光明。”
|
|
屏幕墻還可顯示多個系統（例如電子地圖、測繪管理系統、實時控制系統，以及其他直播視頻，比如油氣井監控攝像頭）傳來的信息。醒目的標志和顏色清晰地呈現煉制、運輸以及石油和天然氣加工之間的相互關系。有了這一靈活性，控制中心可密切監控沙特阿美石油化工控制鏈的每項活動，數千個遠程終端監控石油化工活動并將數據傳至 OCC。另外，OCC 工作人員與油氣井、煉制廠、油氣分離站 (GOSP) 終端以及其他地方一直保持聯系。
沙特阿美選中Barco 及其吉達本地合伙伙伴沙米爾攝影產品公司實施全新可視化工具系統。選中Barco 的原因在于，公司深厚的可視化技術根基、驕人的大型項目實施經驗，以及沙米爾在聯合王國本地的卓越表現。
沙特阿美尋求的可視化合作伙伴，需在不碰現有自動化軟件的情況下，助其改進可視化工具系統，然后盡可能地集成其他系統，提高控制室內不同操作員的環境觀察能力。主要面臨三個方面的挑戰。第一、在物理層面上，從地面到屋頂、從墻到墻，曲面部署無縫顯示屏幕墻，210 多平方米的屏幕墻需要以最可靠的方式 24 x 7（每天 24 小時、每周 7 天）運行。第二、屏幕墻有超過 196.5 百萬的離散像素，需以正確可控的方式加以驅動。第三、屏幕墻上的內容，這是最后一個挑戰。需在聚合各種舊有系統的單個流程視圖中，顯示數百個實時數據點和整合視頻，這些舊有系統覆蓋并動態顯示數百個數據點。
 |

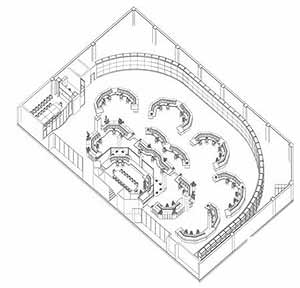

實際上，在現有控制室內部署 50 x 3 無縫屏幕墻并非易事，因為控制室一直處于運營之中。這個大型屏幕墻包括 150 個 SXGA 分辨率 OverView cDR67-DL 模塊，劃分為五個邏輯顯示區。從左至右如下排列：配電 8 x 3 矩陣、原油網絡 13 x 3 矩陣、天然氣與 NLG 網絡 13 x 3、終端規劃與調度 8 x 3 以及煉制產品網絡 8 x 3。每個邏輯區都顯示不同的圖像應用，由獨立的巴可 Barco 圖形控制器驅動，圖形控制器包括 TRANSFORM A（帶 Raid 5）和 OMNIBUS（每個圖形控制器帶 2 個 Quad 視頻卡和 2 個雙 RG 插入卡）。 |
沙特阿美尋求方法，為控制室內不同運營業務創建統一的通用視圖，改善可視化系統的外觀和人類工程學。巴可 Barco 還借此機會提高運行和顯示這些應用所需的實時處理效率。巴可 Barco 創建屏幕墻管理軟件 APOLLO 擴展系統，該應用生成覆蓋整個超大屏幕的聚合視圖并向操作員提供概要圖，他們需要通過概要圖進行局部放大（例如油閥或油泵）。Barco 系統提供純監控功能，利用 API 和單獨的圖形卡 (SVG) 顯示 SCADA、DCS 以及歷史數據庫中傳來的運營狀態和數據。借助為沙特阿美創建的可視化工具系統，舊有自動化系統客戶可在單個視圖中（而非在標配屏幕或甚至多個屏幕窗口）整合原有系統。整個三張地圖實時顯示 3,000 多個數據點，向操作員提供實際的流程狀態。
|
