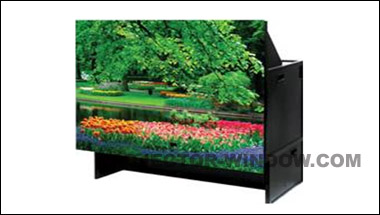

中光学DLP投影单元采用DMD芯片技术，具有丰富的色彩，完美的画面。含有双灯热耦合、光路设计等多项专利技术，其通用的箱体设计、屏幕尺寸多样化可以满足不同客户的使用需求，沿传的军工生产质量体系确保了产品的高稳定性。
|
 |
产品特点
TI极致色彩TM技术：采用TI DMD LVDS DLP最新极致色彩TM技术，表面镀膜炫彩色轮设计，色彩表现力强。在清晰度、亮度、对比度、色彩还原性、图像均匀性方面均代表行业最高水平。
>>
独特的双灯热耦合专利技术：此技术业内领先，单/双灯可随意切换，具有独特三种工作模式：输出单灯亮度、输出双灯亮度、轮流自动切换，切换方便。不会出现因机械动作而造成的对焦偏移及响应延迟问题。
>> 独特的光路设计：采用独特高效棱镜聚合技术及光学设计，可显著提高光效率，有效弥补一般棱镜造成的光损失。
>> 独特的“画面备份”功能：可应付灯泡突发性故障，在军事指挥、灾难救援等相关应用中，不会发生画面瞬时消失，不遗漏任何细节。
>> 智能灯泡技术：具有灯泡参数自动存储功能，更换灯泡后自动将亮度、色彩等参数调整到接近替换前的运行值，保持拼接墙亮度/色彩平衡。
>>
3D数字梳状滤波技术：采用3D数字梳状滤波技术，消除动态视频图像边缘锯齿，加强图像边缘细化的动态补偿，图像更加清晰、细腻，达到画面细部及解析度的最佳化，提高更真实流畅的图像画面。
>>
独立六轴光学调整机构：采用独特设计的独立六轴调整装置，独立控制投影机芯上、下、左、右、倾斜、偏转、旋转全方位调整，更容易实现图像几何、光学拼缝的调整。
>> 最新DLP双倍速LVDS芯片：采用最新 DLP 双倍速LVDS 芯片，亮度较一般单倍速 SDR、DDR
芯片提升20%以上，对比度提升50%以上。南方视讯机芯采用独家原创的数字 CSC （Color Space
Control）电路，有效抑制了各画面间三原色的离散，使红绿蓝三基色达到了高度一致。
>>
智能亮度数字调整：采用数字渐平修正电路，避免HOT-Spot（亮斑）效应，从单屏到整屏均实现亮度均匀，使整屏幕亮度均匀保持高度一致。
>> 适用性屏幕设计：依据客户环境专门设计，使增益、视角指标达到最佳匹配，可选择复合玻璃幕、黑珠幕等。浮动式屏幕框架设计，在X、Y、Z轴三个方向均精细调整，达到完美的拼接效果。
>> 先进的防温漂和防灰尘技术：采用铝合金铸压机芯，使散热量进一步提高，从而大大减小了因为机芯温度上升引起的焦点偏移。DLP
投影机芯在开发初期为了防止图像由于灰尘引起的欠缺，采用完全密闭型防尘结构的光学机芯。
>> 支持HDTV ：支持480i,480p,576i,576p,720p,1080i,1080p 数字高清信号输入显示。
>>
模块化的电路设计：电路�？榛杓�，非常易于检修和板卡更换；仅几分钟就能完成灯泡的更换；信号和控制电缆及其接口均安装在箱体内部，保证显示和控制信号的可靠传递，并且节省维修空间，不影响屏体外表整洁美观，无图像错位。
>>
智能化的屏幕显示单元：投影机亮度传感器的应用使设备能自动调整屏幕间的亮度，以保证屏幕间亮度的持久均匀性。投影机芯色轮存储器的应用是设备在自动色度调整色轮替换时可自动读取原来数据，对大屏幕多屏拼接的颜色进行调整。
>>
>>
通用箱体设计：WG显示单元采用通用结构尺寸箱体，标准一次反射设计，适合任何一款COSTAR光学引擎。框架式箱体结构在承建与自重之间取得良好平衡，坚固稳定，适合多层堆叠及弧形拼接。
>> 内置图像处理器：内置图像处理器集成于电子�？橹靼澹煽啃愿�。视频/RGB信号全硬件独立通道处理，支持直通显示及画中画显示，信号窗口在显示单元内可任意缩放、漫游、叠加、可实现任意M×N方式拼接显示。
产品规格
| 屏幕尺寸 |
50″ |
60″ |
67″ |
80″ |
84″ |
| 产品型号 |
WG-50C、
WG-50M、
WG-50MD |
WG-60C、
WG-60M、
WG-60MD、
WG-60HD |
WG-67C、
WG-67M、
WG-67MD、
WG-67HD |
WG-80MD、
WG-80HD |
WG-84MD、
WG-84HD |
| 显示技术 |
DLP技术TI LVDS DMD芯片 |
| 物理分辨率 |
XGA(1024*768) /SXGA (1400×1050) |
| 工作分辨率 |
UXGA(1600*1200像素） |
| 输出亮度 |
900ANSI(单灯）/1800ANSI（双灯） |
| 对比度 |
2000：1 |
| 均匀度 |
>95% |
| 灯泡 |
UHP超高压水银灯，双灯 |
| 灯泡功率 |
100W/132W可调 |
| 灯泡平均寿命 |
6000~12000小时 |
| 扫描频率 |
水平：15kHz-120kHz 垂直：24Hz-120Hz |
| 视角 |
水平视角：170°/160°垂直视角：110/80° |
| 输入接口 |
模拟RGB1 D-sub 15p |
| 模拟RGB2 5BNC |
| 复合视频 BNC |
| 数字RGB DVI-D |
| HDTV Ypbpr |
| RS232C D-Sub 9p |
| RS422 RJ45 |
| 输出接口 |
复合视频 BNC |
| 数字RGB DVI-D |
| RS232C D-Sub 9p |
| 色彩 |
24比特，16.7M 24位真彩色 |
| 控制 |
RS232C、RS422和红外�？� |
| 电源 |
AC150V~240V@50/60Hz |
| 功率 |
340W/380W |
| 工作温度 |
10℃~40℃（建议最佳温度22℃±5℃） |
| 工作湿度 |
10%~90% 无凝霜 |
| 拼缝 |
物理：不大于0.48mm 光学：不大于0.8mm |

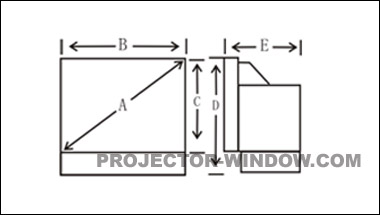

| 屏幕尺寸A |
|
50″ |
60″ |
67″ |
80″ |
84″ |
| 屏幕宽度B |
|
1016 |
1220 |
1361 |
1600 |
1707 |
| 屏幕高度C |
|
762 |
915 |
1021 |
1200 |
1280 |
| 箱体高度D |
后维护 |
1112 |
1264 |
1381 |
1651 |
1695 |
| |
前维护 |
1100 |
1264 |
1381 |
1651 |
1695 |
| 箱体厚度 |
后维护 |
691 |
753 |
835 |
966 |
1002 |
| |
前维护 |
530 |
615 |
680 |
789 |
819 |
| 重量 |
|
80kg |
100kg |
120kg |
170kg |
180kg |
产品优势
>> 极致色彩显示；
>> 智能化灯泡参数存储；
>> 独立六轴光学调整机构；
>> 智能亮度、均匀度自动调整；
>> 独特散热通道，五级防尘；
>> 简易化的控制操作；
|
|
