中光学信号矩阵产品线全，分为VGA矩阵、RGB矩阵、DVI矩阵、Video矩阵。�？榛杓�、插卡式结构，拥有超大容量的输入和输出能力，最高能达到128*128路可供灵活选择。专为要求高质量显示多个视频画面的场合设计,
为指挥中心、视频会议、多媒体多功能厅等场所的应用提供了一套理想的解决方案。
|
 |
产品特性
DVI 矩阵：是一款全数字高带宽矩阵, 支持按键快速切换操作,
最大可以支持128×128路切换, 拥有超大容量的输入和输出能力, 支持任意输入设置为默认的EDID 参数。矩阵采用最新的DVI
全数字接口, 使图象信号可高保真输出, 画面更加清晰、真实。
>> 模块化设计, 插卡式结构。设备采用插卡式结构容量从8×8到32×32, 最大可到128×128灵活配置选择；
>> 采用输入前端精确自适应补偿和信号长距离传输失真补偿技术, 将最大的输入距离延长至36米, 输出距离延长至25米；
>> 支持DVI 的DDC 通道的切换, 可以支持任意输入设置为默认的EDID 参数;
>> 丰富的电路保护接口: 视频输入输出具备防静电、防雷和防浪涌电路, 控制输出加装光电隔离�；さ缏�, 提高系统稳定性；
>> 键盘控制、红外遥控功能和RS232控制, 具有网络接口, 可通过以太网控制, 支持多通道同时切换, 地址设置等功能;
>> 支持输入信号状态监测, 能实时监测和显示当前各输入通道是否有效的信号接入；
>> 支持视频信号类型:DVI1.0 规范中的DVI-D 全数字T.M.D.S 信号, 数字接口带宽:1.65GHZ；
>> 具有掉电记忆功能带有断电现场�；ぁCD 液晶显示；
>> 双电源热备用, 强制风冷, 确保系统24小时工作。
VGA(Audio)矩阵：是专门为计算机视频信号以及高分辨率RGBHV
信号的显示切换而设计的高性能宽带矩阵开关设备, 该系列产品可广泛应用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会议室等场合。
>> 兼容复合视频、S- 视频、分量视频、HDTV、RGsB、RGBHV
>> 超宽带技术设计,350M(-3dB) 的满载RGB 视频带宽
>> 采用数字同步识别处理(DSIP) 技术
>> 采用液晶显示屏, 可显示设备各通道的切换状态、输入信号特性等信息, 方便切换控制
>> 采用多种切换控制方式: 红外�？厍谢�、键盘操作切换、RS232 控制切换
>> 可机架安装的标准机箱
>> 多组全局预置, 掉电自动保存
RGB 矩阵器：是专门为计算机显示信号以及高分别率RGB
图像信号和音频信号的显示切换而设计的高性能智能矩阵开关设备,
该系列产品广泛的用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会议室等场合。
>> 兼容RGsB、RGBHV
>> 超宽带技术设计,350M(-3dB) 的满载RGB 视频带宽
>> 采用数字同步识别处理(DSIP) 技术
>> 采用彩色液晶显示屏, 可显示设备各通道的切换状态、输入信号特性等信息, 方便切换控制
>> 采用多种切换控制方式: 红外遥控切换、键盘操作切换、RS232 控制切换
>> 可机架安装的标准机箱
>> 多组全局预置, 掉电自动保存

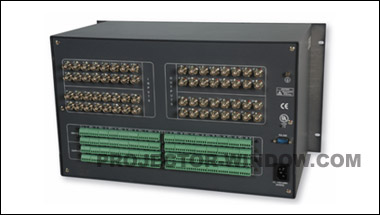

AV 矩阵器：是专门为视音频信号的显示切换而设计的高性能智能矩阵开关设备,
该系列产品广泛的用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会议室等场合。
>> 兼容复合视频、S- 视频、分量视频、HDTV、RGsB
>> 宽带技术设计,150M(-3dB) 的满载视频带宽
>> 采用液晶显示屏, 可显示设备各通道的切换状态、输入信号特性等信息, 方便切换控制
>> 采用多种切换控制方式: 红外�？厍谢�( 客户自选)、键盘操作切换、RS232 控制切换
>> 可机架安装的标准机箱
>> 多组全局预置, 掉电自动保存
Video 视频矩阵器：是专门为视音频信号的显示切换而设计的高性能智能矩阵开关设备,
该系列产品广泛的用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会议室等场合。
>> 兼容复合视频、S- 视频、分量视频、HDTV、RGsB
>> 宽带技术设计,150M(-3dB) 的满载视频带宽
>> 采用彩色液晶显示屏, 可显示设备各通道的切换状态、输入信号特性等信息, 方便切换控制
>> 采用多种切换控制方式: 红外遥控切换、键盘操作切换、RS232 控制切换
>> 可机架安装的标准机箱
>> 多组全局预置, 掉电自动保存
产品规格
DVI 矩阵
| 产品型号 |
WG-MDVI0404、WG-MDVI0804、WG-MDVI0808、WG-MDVI1604、
WG-MDVI1608、WG-MDVI1616、WG-MDVI2424、WG-MDVI3232、 |
| 路由 |
8×8 路由 128×128 |
| 带宽 |
350M(-3dB), 满载 |
| 串扰 |
-58dB@10Mhz |
| 支持最大分辨率 |
1920×1200@60 |
| 切换速度 |
200ns( 最长时间) |
| 视频信号类型 |
DVI1.0 规范中的DVI-D 全数字T. M. D. S. 信号 |
| 串口控制 |
RS-232, 9- 针母 D 型 接口 |
| 控制协议 |
波特率:9600, 数据位:8 位, 停止位:1, 无奇偶校验位 |
| 连接器 |
9 针D 形插座 |
| 电源 |
220VAC — 240 VAC , 50 / 60 Hz |
VGA(Audio)矩阵
| 产品型号 |
WG-MVGA0404、WG-MVGA/A0404、WG-MVGA0802、WG-MVGA/A0802、
WG-MVGA0804、WG-MVGA/A0804、WG-MVGA0808、WG-MVGA0808A、
WG-MVGA/A0808、WG-MVGA1604、WG-MVGA/A1604、WG-MVGA1608、
WG-MVGA1608A、WG-MVGA/A1608、WG-MVGA1616、WG-MVGA1616A、
WG-MVGA/A1616、WG-MVGA2416A、WG-MVGA2424A、WG-MVGA3216A、
WG-MVGA3232A |
| 路由 |
5×2 至 32×32 |
| 带宽 |
350M(-3dB), 满载 |
| 串扰 |
-50dB@10Mhz |
| 视频信号类型 |
RGBHV、RGsB、复合视频、S- 视频、分量视频 |
| 连接器 |
15 针HD 插座 |
| 串口控制 |
RS-232 或 RS-422 |
| 控制协议 |
1200 至38400 波特,8 位,1 个停止位, 无奇偶校验 |
| 连接器 |
9 针D 形插座 |
| 电源 |
220VAC — 240 VAC , 50 / 60 Hz |
RGB 矩阵器
| 产品型号 |
WG-MR0404、WG-MR0804、WG-MR/A0804、WG-MR0808、WG-MR0808A、WG-MR/A0808、WG-MR0824、WG-MR1608、WG-MR/A1608、WG-MR1616、WG-MR1616A、WG-MR/A1616、WG-MR1632、WG-MR/A1632、WG-MR2408、WG-MR2416、WG-MR/A2408、WG-MR2424、WG-MR/A2424、WG-MR3208、WG-MR/A3208、WG-MR3216、WG-MR/A3216、WG-MR3224、WG-MR/A3224、WG-MR3232、WG-MR3232A、WG-MR/A3232、WG-MR4816、WG-MR/A4816、WG-MR4832、WG-MR4848、WG-MR6416、WG-MR6432、WG-MR/A3264、WG-MR6464、WG-MR6464A、WG-MR12816、WG-MR12848 |
| 视频路由 |
64×64 |
| 带宽 |
350M(-3dB), 满载 |
| 串扰 |
-50dB@10Mhz |
| 视频信号类型 |
RGBHV、RGsB、复合视频、S- 视频、分量视频 |
| 连接器 |
BNC 插座 |
| 串口控制 |
RS-232 或 RS-422 |
| 控制协议 |
1200 至38400 波特,8 位,1 个停止位,无奇偶校验 |
| 连接器 |
9 针D 形插座 |
| 电源 |
220VAC — 240 VAC , 50 / 60 Hz |
| 功率 |
100 W |
AV 矩阵器
| 产品型号 |
WG-MAV0404、WG-MAV0804、WG-MAV0808、WG-MAV1608、WG-MAV1616、WG-MAV2408、WG-MAV2416、WG-MAV3208、WG-MAV3216、WG-MAV2424、WG-MAV3224、WG-MAV3232、WG-MAV4816、WG-MAV4824、WG-MAV4832、WG-MAV4848、WG-MAV6416、WG-MAV6432、WG-MAV6464、WG-MAV9616、WG-MAV9664、WG-MAV9680、WG-MAV9696、WG-MAV12848、WG-MAV12864、WG-MAV12896、WG-MAV128128 |
| 路由 |
4×4 至 128 ×128 立体声、音视频 |
| 增益 |
非平衡音频0 dB |
| 频率响应 |
20Hz—20 KHz , ±0.05 dB |
| 信噪比(S/N) |
最大输出下> 90 dB |
| 通道隔离度 |
>80 dB @ 1KHz |
| 带宽 |
150M(-3dB), 满载 |
| 视频输入信号类型 |
RGsB 、复合视频、S- 视频、分量视频、HDTV |
| 视频输出信号类型 |
RGsB 、复合视频、S- 视频 |
| 串口控制 |
RS-232 或 RS-422 |
| 控制协议 |
1200 至38400 波特,8 位,1 个停止位, 无奇偶校验 |
| 连接器 |
9 针D 形插座 |
| 电源 |
220VAC — 240 VAC , 50 / 60 Hz |
| 功率 |
100 W |
| 平均故障间隔时间(MTBF) |
30000 小时 |
Video矩阵规格参数
| 产品型号 |
WG-MVDO0808、WG-MVDO1608、WG-MVDO1616、WG-MVDO1616A、WG-MVDO2416、WG-MVDO3208、WG-MVDO3216、WG-MVDO2424、WG-MVDO3232、WG-MVDO3232A、WG-MVDO4816、WG-MVDO4832、WG-MVDO4848、WG-MVDO6416、WG-MVDO6432、WG-MVDO6432A、WG-MVDO6448、WG-MVDO6464、WG-MVDO6464A、WG-MVDO9616、WG-MVDO9632、WG-MVDO9648、WG-MVDO9664、WG-MVDO9696、WG-MVDO12816、WG-MVDO12832、WG-MVDO12848、
WG-MVDO12864、WG-MVDO128128 |
| 路由 |
4×4 至 128×128 矩阵切换器 |
| 带宽 |
150M(-3dB), 满载 |
| 串扰 |
-50dB@5 Mhz |
| 视频输入信号类型 |
RGsB 、复合视频、S- 视频、分量视频、HDTV |
| 视频输出信号类型 |
RGsB 、复合视频、S- 视频、分量视频、HDTV |
| 连接器 |
BNC 插座 |
| 切换类型 |
场消隐期间切换 |
| 串口控制 |
RS-232 或 RS-422 |
| 连接器 |
9 针D 形插座 |
| 电源 |
220VAC — 240 VAC , 50 / 60 Hz |
| 功率 |
100 W |
| 平均故障间隔时间(MTBF) |
30000 小时 |
产品优势
>> 纯硬件设备
>> 产品线全
>> 模块化设计
>> 控制操作简洁
>> 性能稳定
|
|
