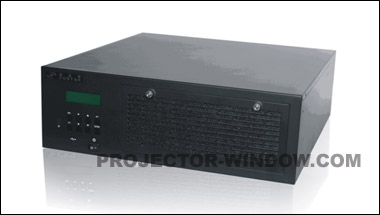

中光学图像处理器是一款纯硬件的专业化的图像处理设备，能够将多个动态画面显示在多个屏幕上面，实现多窗口拼接的功能。专为要求高质量显示多个视频画面的场合设计，为指挥中心、视频会议、多媒体多功能厅等场所的应用提供了一套理想的解决方案。
|
 |
产品特点
>>
纯硬件构架：拼接控制器为纯硬件构架，无CPU、硬盘、内存等常规计算机配件。它本身不是一台计算机而是一台专业的图像处理设备，不需要操作系统支持，上电即可工作，开机时间少于5秒，
可365×24小时持续无故障工作。
>> 聚焦放大功能
：拼接控制器提供聚焦放大功能，用户还可以在每幅图像内进行局部定位和变焦处理。每路输入信号都可以平稳地进行局部定位和变焦处理来突出要引起注意的特定区域。图像中的每个细节可以高速的捕捉和放大，特别适合移动图像的浏览和抓取。
>> 随意漫游、叠加、跨屏功能：拼接处理器可根据要求任意完成随意漫游、叠加、跨屏功能，操作灵活简单。
>> 视频倍线优化处理：拼接控制器采用了世界上最优秀的视频信号优化解决方案，同时在内部分配了足够的资源对输入VIDEO
信号进行运动补偿、数字降躁等一系列复杂处理，能保证对所有视频实时处理，保证画面流畅。
>> 输入信号并行处理：拼接控制器基于自定义的高性能体系结构，
采用先进的高速数字信号多总线并行处理机制，对于输入的每一路信号输入都分配独立的处理�？楹褪葑芟�，所有�？椴⑿泄ぷ�，系统对每个通道的处理速度是固定的，处理速度与通道数的多少无关，因此可实时处理多个VIDEO、
VGA或DVI信号�？杀Ｖぴ谌魏翁跫率凳毕允舅惺淙胄藕牛换岫魏沃�。
>> 灵活的组合方式：拼接控制器提供灵活的插卡扩展结构，可以根据客户工程的要求定制设备。输入卡有多种输入格式可以选择，包括VIDEO,VGA,DVI-I及DVI-D格式。输出卡提供DVI-I的输出格式，可以同时输出DVI-D信号和VGA信号，控制卡可以选择RS232控制卡、TCP/IP控制卡。系统自动识别不同种类的卡，不需要人工干预。
>> 灵活多样的控制方式 ：拼接控制器支持红外、按键、RS232
串口、无线彩色触摸屏控制及TCP/IP控制。随机附带的窗口控制软件,提供了全面的实时控制功能，所有参数都可通过软件设置。特别是客户可以选配我们公司任意一款无线彩色触摸屏，不需要增加中控主机就可以通过无线彩色触摸屏对拼接控制器进行相关功能的控制和调用。
技术参数
| 产品名称 |
参数项目 |
图像拼接处理器 |
| 产品型号 |
WG-EPT06
WG-EPG06 |
WG-EPA16
WG-EPT16
WG-EPG16 |
WG-EPT40
WG-EPG40 |
WG-EPT72
WG-EPG72 |
| 处理能力 |
等效总线带宽 |
356GBPS |
| 等效高级缓存 |
4M |
| 等效处理速度 |
66.56GMIPS |
| 显存 |
单输出通道128M |
| 视频输入 |
信号类型 |
VGA/RGB、VIDEO 、DVI-D |
| 输入阻抗 |
75Ω |
| 输入通道数 |
6-12 |
16-32 |
40-82 |
72-144 |
| 视频输出 |
信号类型 |
VGA/RGB、DVI-D |
| 输出阻抗 |
75Ω |
| 输出分辨率 |
640x480~1920x1200 |
| 输出通道数 |
1-4 |
6-16 |
16-40 |
40-72 |
| 视频总数 |
输入+输出 |
≤12 |
≤32 |
≤82 |
≤144 |
| 控制端口 |
串行控制口 |
RS232，9针D插座 |
| 网络接口 |
RJ45(可选) |
| 网络数据速率 |
10/100Base-T |
| 网络协议 |
TCP/IP，UDP |
| 红外遥控 |
遥控板 |
| 面板控制 |
面板按钮 |
| 程序控制 |
WG-EPSOFT |
| 视频处理 |
行频 |
50-60Hz |
| 功耗 |
200W |
| 常规其他 |
电源 |
100-240V AC，500W |
| 工作温度 |
5~40℃ |
| 工作湿度 |
5~90℃无凝霜 |
| 无故障运行时间 |
30000小时 |
|
|
