3月11日，精工爱普生株式会社（以下简称为“爱普生”）将“VG-4513CB”系列压控晶体振荡器商品化，并已开始提供样品。“VG-4513CB”系列用基波（*1）起振500MHz为止的高频，并具有低噪音、低抖动（*2）的特征。
近年，伴随智能手机等普及，数据通信的高速、大容量化进展迅速，由此要求基站或光传送装置以更高的频率实现稳定通信。这些领域中主要使用的是AT型石英晶体单元，它具有频率温度特性好，以及可变增益、低噪音特性优越的特征。但与此相反，若要提高频率则需把石英晶体单元做得更薄，考虑到量产性，其基波设计上限为200MHz频带。因此，为了应对500MHz等高频起振，必须进行锁相环（PLL）（*3）或倍频（*4）等二次性处理，由此而产生了一些弊端，例如因产生信号以外的噪音（失真成分）而使抖动特性下降，以及因需要专用电路而使小型化受局限。
为此，爱普生充分发挥自身优势，应用将石英材料与“MEMS”相组合的“QMEMS（*3）”技术，开发出能以基波起振500MHz以下频率的AT型石英晶体单元。我们又新开发了能够实现低噪音和低抖动的IC芯片，与该石英晶体单元实现最佳搭配，从而使“VG-4513CB”系列压控晶体振荡器商品化，并实现了5.0mm×3.2mm×1.3mm的小尺寸。本系列产品具有小型、高精度及高稳定性能，能够应对“LTE”等高速无线通信标准，为实现高速及大容量通信系统做出贡献。
今后，爱普生仍将以“QMEMS”技术和IC芯片设计技术为核心，发挥自身优势提供元器件解决方案，为顾客的安全放心和舒适便利而尽力。
【VG-4513CB”系列压控晶体振荡器的主要特点】
①频率范围广、低抖动
・基波起振 100MHz～500MHz
・低抖动（12kHz～20MHz）；122.88MHz：210fs；245.76MHz：70fs；91.52MHz：500fs。

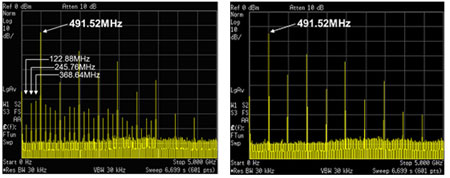

本产品能以基波起振高频，因此不会产生以前（左图所示）的失真成分，并能够实现低抖动特性。本公司原有产品（以122.88MHz起振的4倍频）
VG-4513CB （以491.52MHz的基波起振）
|
抖动值：0.1ps at 12kHz～20MHz；抖动值：0.05ps at
12kHz～20MHz |

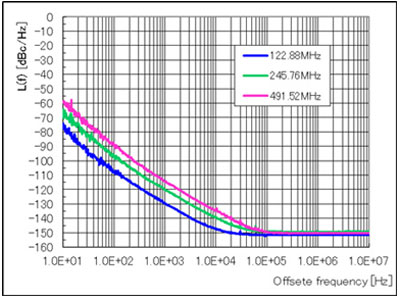

②低噪音：通过基波起振，实现500MHz为止的本底噪声为-150dBc/Hz（高频侧）。（本公司原有产品：500MHz时-146dBc/Hz
at 100kHz）附近（低频侧）也实现了与分立式振荡器同等的噪音水平。
③低加速度敏感度：近年因基站小型化及安装环境的变化，对更耐振动等环境因素的低加速度敏感度商品的需求逐渐增加。爱普生通过应用“QMEMS”技术和提高实装技术，使本系列产品的加速度敏感度降低到本公司原有产品的1/3（245.76MHz时0.6ppb/g）。

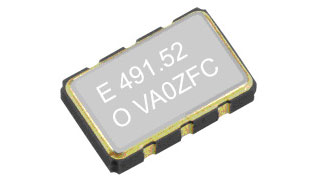

④小规格封装：外形尺寸： 5.0mm×3.2mm×1.3mm Typ.
⑤可变阵容：绝对频率控制范围(APR）±30×10-6、±50×10-6、±100×10-6
有关爱普生石英元器件的详细信息，请参照以下网站：http://www.epsondevice.com/cn/quartz/
【术语说明】
1.基波：用石英晶体单元的振动模式中的基本振荡（一次）而产生的振荡。
2.双电层电容器：利用双电层的物理现象而明显提高了蓄电效率的电容器。
3.锁相环（PLL、Phase Locked
Loop）：对环路内的振荡器进行反馈控制，以便使外部输入的基准信号和环路内振荡器输出的相位差保持一定的电路。
4.倍频：把输入的频率转换成n倍后输出。把频率转换成2倍时称为2倍频，转换成3倍时称为3倍频。
5.QMEMS：“QMEMS”是具有高稳定、高精度等优越性能的石英材料“QUARTZ”和“MEMS”（精微加工技术）组合成的造词。与以半导体为材料的“MEMS”相对应，以石英为原料进行精微加工而提供小型化、高性能的石英晶体元器件被称为“QMEMS”。“QMEMS”是精工爱普生株式会社的注册商标。
【产品网页】
VG-4513CB :www.epsondevice5.com/cn/quartz/product/osc/vcxo/vg4513cb.html
|
