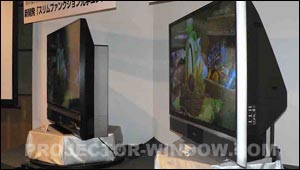

在近日举行的“CEATEC JAPAN 2006”上，JVC展示了新开发的厚27cm背投电视的光学系统“轻薄功能光学引擎（Slim Function Optical Engine）”。
通过在光学系统中嵌入凹面镜，先聚光再投射光线，实现了超薄设计。
目前，这款产品有望于2007初投产并上市。这款58英寸背投电视的光学系统机采用了独特的凹面镜设计，配备0.7英寸1920×1080液晶元件。与56英寸的现有型号产品相比，新产品的超薄性大幅提高。
|
|
利用凹面镜增大视角
MD（micro display，微显示器）方式的背投电视通常将屏幕下方的光学引擎投向的映像反射到背面镜片后，再投影到屏幕上。照这种方式推进超薄化设计，光学引擎最终将会进入光路，甚至可能无法完全容纳于机壳之中，因而存在极限。在实现超薄化设计的光学系统中，通常采用偏置方式和凸面镜2种方法。但偏置方式需要采用光学设计难度较高的广角透镜，而使用凸面镜的方式则存在着屏幕下方胯腰部位会增大的缺点。
JVC此次开发的方法先利用凹面镜对来自投射透镜的光束进行聚光，而后再利用平面镜进行反射。通过对光束进行聚光，实现了不仅光学引擎不会进入光路，而且胯腰部位不会增大的光学系统。
利用此光学系统，实现了约138度的广角光学系统，相当于过去的1.5倍。在60英寸级背投电视中将纵深尺寸由过去的47cm缩小到了27cm。即使相当于现有50～70英寸的光学系统，基本上也能实现27cm的纵深尺寸。胯腰部位的高度未变，背面镜片的面积缩小到了过去的1/4。
由于能够通过光学引擎上直径约5cm的孔，将聚光后的光束照射出去，因此与大开口的现有光学引擎相比，外部光线很少会侵入光学引擎，由此提高了对比度，同时灰尘侵入光学引擎的机会会更少。光线被凹面镜反射后，画质通常略有下降，但此次完成的设计则克服了这一点。
与现有光学系统相比，尽管增加了凹面镜，但通过光学引擎的小型化、背面镜片的小型化，以及普通折射型屏幕的使用等能够降低成本。另外，通过对凹面镜的形状进行调整，可以采用射出成形法进行生产。
将提出平坦的背面设计方案
由于此光学系统的成功开发，JVC将提出一种采用平坦背面的全新背投电视设计方案。将不在背面设计端子板、排气口和突起物，而是能够紧贴或者直接装在墙壁上使用。为了散热，等离子和液晶电视必须与墙壁保持一定的间隔。而新的背投电视设计则能够“紧贴墙壁”。另外，根据它尺寸虽大但重量较轻的特点，还准备提出壁挂电视的概念。计划首先在北美上市。北美市场2005年共销售约300万台背投电视。2006年每月销售都超过了上年同期，强调了MD方式的背投电视需求仍将继续扩大。
资料来源：日经BP社
|
