NEC工程投影机案例探访

沉浸梦幻光影小镇
探访张家口蝶恋花高塔光影秀项目

科技影像重塑文旅项目

近年来，随着经济发展和人们生活水平的提高，中国旅游产业快速发展。2017年，国内旅游市场全年实现旅游总收入5.4万亿元，增长15.1%。根据《“十三五”旅游业发展规划》，旅游业全面融入国家战略体系，成为国民经济战略性支柱产业。高速发展的背后有国家战略性支持，旅游产业长期向好。

旅游产业带动了各类相关产业的发展，全国众多旅游小镇、主题公园诞生。激烈的竞争环境迫使大量的景区需要通过“特色”手段吸引游客，获得竞争力，否则将沦为同质化竞争。其中，许多景区借助科技影像来烘托景观氛围、打造娱乐项目或展现文化精髓，通过科技手段包装的旅游项目往往能获得出奇的效果。

3D MAPPING是一种先进的科技影像技术，可投射在任何物体表面，被广泛应用于旅游项目，它往往会选择一些高大、宽阔的建筑物或楼体，将投影技术与特效幻影相结合，是目前在建筑上最震撼的视幻效果，能够攫取观众眼球。它能打破物理空间，让任何物体表面转变成动画，实现物体与动画的完美融合，产生强烈视觉冲击力。

利用数字技术将存在的建筑与空间变成一种文化结构或形式，激活城市公共空间，不仅助力城市亮化，还将建筑赋予了生命，让平淡的黑夜变得更具互动性，逐渐形成新的城市标签。张家口下花园区就拥有这样一处建筑MAPPING项目，它利用发电厂3座废旧高塔，通过投影在塔表面投射出活灵活现的画面，颇为震撼。此次，投影之窗记者来到有幸来到2022年冬季奥运会主办城市之一张家口市参观这场高塔光影秀，现场体验了震撼无比的艺术视觉魅力。

焕然一新的文旅小镇

蝶恋花高塔光影秀位于张家口下花园区的蝶恋花•文旅小镇。小镇以洋河河谷为依托，占地293公顷，建筑面积达到46.8万平方米，致力打造京西北第一户外运动体验集群、国际首创高塔光影秀、都市休闲娱乐为主线的文化旅游综合体。同时，由于张家口为2022年冬季奥运会主办城市之一，部分比赛场所就位于下花园区周边，该项目间接提升了张家口市冬奥会形象，成为张家口乃至河北省地标性景观。

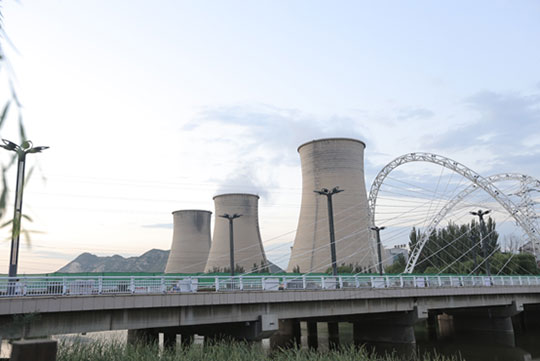

张家口蝶恋花高塔光影秀利用3D Mapping技术，将画面投射在3座高度近百米的高塔表面，打破了常规的表现手法，利用电厂高塔的建筑投影秀尚属首创。3座废旧水塔属于1937年8月建成的下花园发电厂，其是历史悠久的老厂，曾为我国经济建设和工农业生产做出很大贡献。

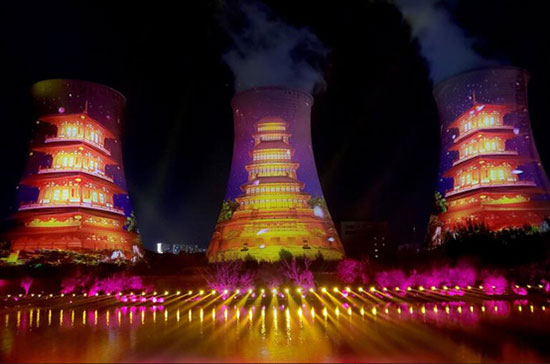

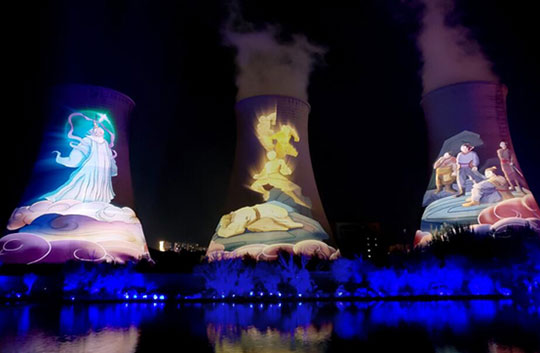

高塔光影秀以3座光影秀高塔为主要背景，配合水幕、烟火、激光舞台等效果，展示栩栩如生的场景，在河面上打造出绚丽多彩的灯光艺术舞台，形成独特的城市夜景。演出内容以张家口下花园故事为载体，融入唐僧西游取经元素，再现东方神韵梦幻集结。项目配建3000个座位的高标准看台，位于高塔下河对岸，在看台上视野辽阔，除了光影表演，还能远目锦绣山河。

由于塔体高大，投射距离远，且建筑表面呈不规则孤形，增加了项目难度，设计方有以下几点需求：

1. 画面明亮。与普通室内投影环境不同，户外高塔光影秀的投射距离较远，尤其是侧塔的投射距离最高达到230米，加之单塔5000平方米的面积，以及户外环境光、舞台激光等干扰，需要足够的亮度才能保证投射画面明亮。

.2. 画质出色。高塔作为呈现视觉的主要载体，承担了大部分的观众注意力，画质显得尤为重要。为了在夜晚营造出绚丽的效果，播放内容的色彩种类多，要求投影设备色彩还原力强，色彩一致性要好。同时，高塔高约80米，宽约70米，单塔的呈现面积超过5000平方米，面积相当于20多倍的IMAX银幕大小，因此画面分辨率必须极高才能弥补面积带来的清晰度降级。

3. 优秀的调校能力。不规则比规则表面的校准难度系数要高出许多，此项目需要分别对3座弧形表面的高塔进行协同校正，每座高塔投射距离又不尽相同，增加了校正难度，投影设备要具有优秀的画面调校能力。

4. 稳定可靠。蝶恋花高塔光影秀作为张家口市重点夜景项目，需要稳定可靠的投影设备保证每次表演都能顺利进行。尤其是户外表演，受温度等户外因素影响严重，尤其北方地区多尘，对设备考量严格。

投影赋予高塔生命

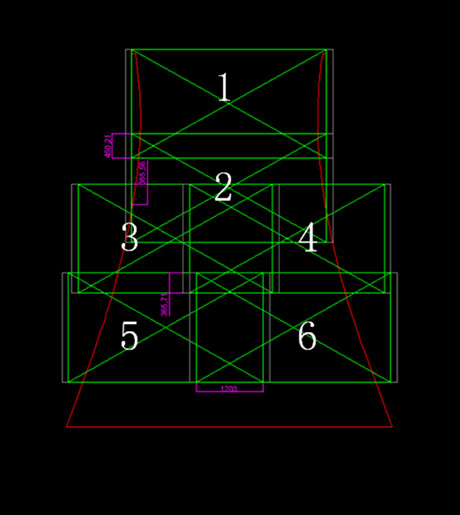

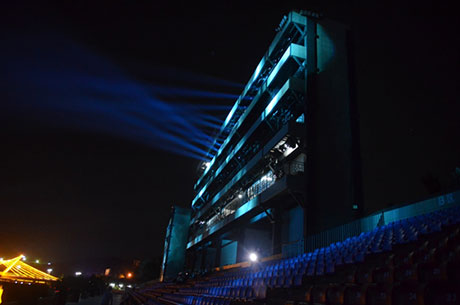

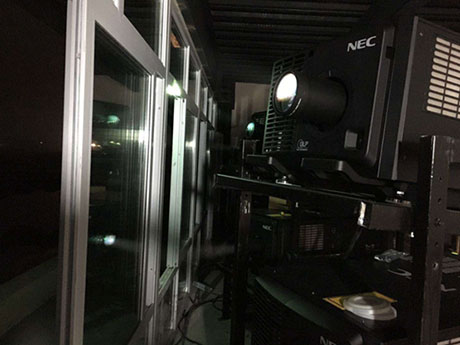

经过层层对比筛选，张家口蝶恋花高塔光影秀设计方最终采用20台高亮工程投影机，其中包括12台DLP技术NEC 40000流明PH3501QL+双色激光工程投影机。投影机设备间位于看台第6层，每 6台PH3501QL+一组，以融合的方式分别投射左右两座高塔，投影面积达到15000平米，总亮度输出达到24万流明，实现8K级别画面分辨率。

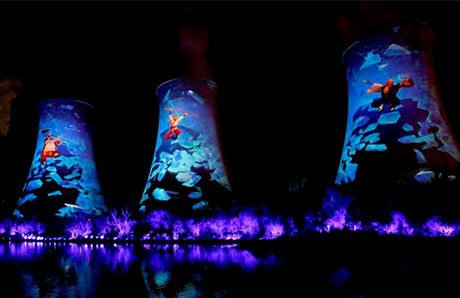

除了超高亮度，NEC PH3501QL+还配备了7.8:1投射比的镜头来应付230米的超远投射距离，1.6倍的变焦能力使投影安装范围十分灵活。同时，投影配备恒定F2.5光圈变焦镜头，远距离投影亮度几乎无损失，使得两座高塔在不一样的距离范围内所投射画面的亮度保持一致。夜晚，高塔仿佛有了生命，时而有游龙在其间穿梭，绽放出耀眼光芒，时而穿越回古代，摇变神秘寺院。台上的观众被这一幕幕景象震撼，置身故事之中。

由于塔面不规则，投射距离远，画面调整难度极高。实施过程中，PH3501QL+出色的调校能力为施工方提供了诸多便捷，保证项目顺利实施。弧形表面是整个项目的难点，这种不规则的表面对投影处理图像变形能力要求极高，稍有差错便可能导致画面畸形，影响观赏性。PH3501QL+ 自带的GCT几何校正功能极大地辅助了投射图像变形调整。

运行方面，PH3501QL+采用全新CCT 内循环散热系统，光引擎区域和激光光源区域都采用独立内循环系统，与其他区域隔离，通过热交换实现内循环空气的降温，保证了光学部分的密闭结构。既有效防止灰尘进入，又提高了散热效率，大幅延长光引擎寿命，进一步保证了画质表现力和产品稳定性。二代CCT 散热系统增加了双液冷技术，进一步提升散热效率，将该系列投影机的散热性能提升至新的高度。双色激光光源使投影在20000小时内亮度衰减极少，多年后项目还能保持画面亮度。

3座高塔的投射距离差别大，其中两座侧塔的投射距离达到210-230米，同时要保证每座高塔显示相同质量画面，给项目实施带来很大难度。6台DLP技术NEC PH3501QL+ 40000流明的亮度使每台投影实现在210-230米的投射距离向塔表面投射40米宽、20米高的画面，投影面积已经超过塔体的显示面积。超高的亮度使长距离亮度的衰减与环境光干扰后，仍然能在高塔表面呈现明亮的画面。

据悉，优秀的色彩表现也是NEC入选本项目的重要原因之一，由于项目属性，需要多种色彩表现不同场景，带来赏心悦目的视觉体验。画质方面，PH3501QL+双色激光设计，实现了超越DCI 的宽广色域，达到REC.709色域1.5倍的覆盖率，实现了超越影院级的出众色彩表现，宽广色域甚至超出了设计方的需求。同时，万分位级坐标色彩调校技术，保证双塔画面色彩一致。随着之后片源升级，PH3501QL+仍可持续提供颜色匹配，完美还原色彩。

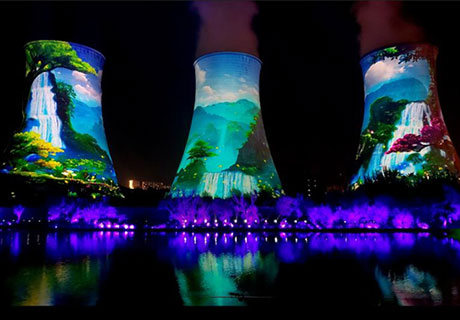

分辨率及清晰度与色彩同等重要。演出中，不同的章节采用不同的动态背景，只有这样才能让高塔变“活”，增加观赏性。PH3501QL+采用NEC 自主技术的10 位视频处理芯片NV1301 为核心的CQP 图像处理器，能带来 4K×2K 超高清处理能力，4K 60Hz 高帧率运动图像，在图像降噪、动态插帧、图像缩放有极佳表现。高分辨率与高帧率让运动的画面在如此大的塔面上也能够栩栩如生。

案例点评：投影成为户外光影艺术表现的最佳手段

张家口蝶恋花高塔光影秀通过电厂高塔实现3D MAPPING的想法颇具创意，成为当地旅游业中特色景观项目，对于提升当地知名度，凝聚小镇人气起到了很大作用，相信游客都会有意愿前往一看。从中，我们看到了投影在户外显示中所展现出的强大实力，它能够带给人们足够的震撼，帮助艺术家或设计师们实现更加大胆的创新艺术表现形式，这是其它产品方案很难实现的。

3D MAPPING是投影的高阶应用，尤其是户外，考验产品的各方面性能。此次NEC与工程投影机代理鸿合联手，助力项目成功运行，充分体现了其强大的产品与方案解决能力。NEC作为百年企业，一向注重产品品质，希望今后NEC能够带来更多的精彩案例，为中国文旅事业贡献一份力量。
