叠加的力量 体验NEC投影机叠加高亮度投影方案 |
|
|
|
|
| |
[投影之窗专题]
在进入技术成熟期之后，投影机领域面临的最大问题是围绕用户需求，提升产品价值，创新应用模式，开拓新的市场，从而推动投影机的应用普及，因此所有的技术和产品创新也都将围绕这一主题进行。所以在本年度的投影机评测中，PC
World中国实验室与《投影之窗》一起通过评测来解释一些新的技术方向的发展状况，同时也将挖掘这些技术方向的应用价值，因此在产品评测基础之上，也对一些热点的应用方案进行了评测。
本专题将分上、下两部分，本期刊出本专题的上半部分，在上半部分，我们分别评测了市场上具有代表性的个人投影机、超短距投影机、高亮投影机产品，同时还评测了3D投影机、短距离投影加电子白板的交互系统、智能高亮度叠加方案等投影机应用方案，以此为用户在投影机选择和应用中提供参考和帮助。在9月的下半部分中， 我们将对防尘投影机、主流商务和教育投影机以及网络投影方案等进行评测。
投影机最值钱的指标仍然是亮度，人们对于投影机亮度的追求也似乎是不断地水涨船高，尤其是军事、医疗、交通、电力、博物馆、展览馆以及科学教育等专业应用领域。随着技术的发展，投影机的亮度指标也同样越来越高，但高亮之后所带来的发热、稳定性问题，也使得高亮度投影机的结构远比普通投影机要高，成本也成几何倍数的提升，投影机的价格也因此高不可攀，市场上单台20000lm投影机的采购成本大多在100万元左右。
除了高亮度投影机，高亮度投影还没有其它更经济、更实用的解决方案呢？这就是叠加技术，利用多台投影机的亮度叠加来实现高亮度，从而获得高亮度投影效果，可以降低采购成本，还可以增加系统的灵活性。前不久NEC发布了其高亮智能叠加解决方案， 通过Stacking Correction
Tool软件系统，可以轻松实现多达4台NP3250+投影机的叠加， 实现最高20000lm的投射亮度，同时让采购成本最高下降80%。PC
World中国实验室也对NEC的这套高亮智能叠加解决方案进行了体验评测。
|
 |
叠加的基础
NEC高亮智能叠加解决方案基础是NP3250+系列产品，包括NP3250+/NP2250+/NP1250+/NP3250W+四款产品，是专门针对行业市场的系列产品，具有高亮度、高智能、高性价比等优势，其单机亮度高达3700lm~5000lm，利用NEC的高亮智能叠加解决方案，可以用4台5000lm的产品实现20000lm的高亮度。除了高亮之外， 这一系列的产品还同时具有支持Windows Vista的网络投影功能，或者通过NP3250+的网络投影软件Image
Express Utility 2.0和 Desktop Control Utility
1.0，在任何操作系统下（包括MAC操作系统）， 用户都能实现投影机有线和无线网络的多种应用，这也方便了各种行业用户对多台投影机的集中管理。
在冷却系统方面，NP3250+系列投影机还采用了NEC申请专利的“冲突风冷系统”，通过采用两侧同时进风的方式，利用产生的螺旋状气流进行均匀散热， 这种设计更加利于保护LCD面板，也有效保障了投影机的稳定运行。同时，针对行业用户的多样化需求，NP3250+系列投影机还配备了5种可选镜头，能够实现0.9m至78.2m的超大范围投射， 用户可以根据行业自身的特殊使用环境，如大型会议、礼堂、展示厅等， 进行随意的镜头调换。NP3250+系列还具备丰富的画面调节功能，无需任何外接硬件即可实现的强大几何校正功能，画中画、画外画并列投影的显示功能。
轻松叠加
传统的叠加需要进行复杂的手工操作和调节，不仅耗费时间，而且安装时需要有很强的专业技能和经验，才能保证叠加效果。 NEC的高亮智能叠加解决方案使用NEC
Stacking Correction
Tool软件系统通过摄像头反馈回的数据进行分析调整，调节过程自动完成，整个过程只需要2~3分钟，调整效率和叠加效果都非常好。

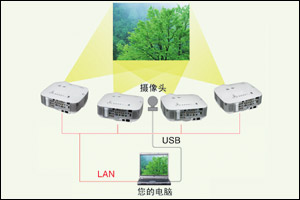

在这套系统中使用了一个摄像头，用以捕获屏幕图像数据，这个摄像头可以是罗技的QuickCam Pro等摄像头，也可以是佳能EOS
450D等数码相机，摄像头通过USB口连接到电脑中，在Stacking Correction
Tool软件中电脑对捕获的图像数据进行分析， 制作出校正数据，然后将上述校正数据变换成投影机用几何校正数据，通过网络接口传送到投影机，投影机根据几何校正命令进行调节，进行投影，从而保证多台投影机准确叠加。
在这套系统中，调试过程需要使用到摄像头、 一台交换机和VGA分频器，而调整完成后，调试结果将直接计入到投影机中， 实际使用中不需要任何的附属设备。在我们的测试体验过程中，NEC分别演示了3台投影机水平叠加和4台投影机的2×2垂直叠加，叠加过程和花费时间完全一样。
首先要保证每一台叠加的投影机都接入网络并正常工作，其投射在屏幕上的图像都在摄像头拍摄范围之内，然后启动Stacking Correction
Tool软件，依次完成投影机的网络连接后，选择叠加模式，然后摄像头依次拍摄捕获投影机的校正画面，其后的调整过程全部自动完成。
叠加有Master和Auto两种模式，在Master模式下，作为Master的投影机不会做任何的几何调整（NEC特有几何校正功能）， 而Master以外的投影机将会进行以Master为基准的几何校正。Master模式下校正时间快，但至少有一台投影机不会改变几何校正属性，因此对Master空间位置要求较，但叠加整体效果一般要优于Auto模式。在Auto模式下，投射画面以幕布为框架，使叠加画面校正为所有PJ重合位置，这个模式下，校正时间相对更长，但是对投影机空间摆放没有特别苛刻的要求。
叠加校正开始后，叠加投影依次投射全白屏、 5个白色方块图案屏幕和全屏小方格图案屏幕，摄像头依次拍摄图像，由系统分析后分别对各投影机进行几何校正，最后完成叠加。从现场叠加后的图像看，图像的聚焦和清晰度都不错，与单台投影机投射的正常图像差别不大，只是由于进行了几何校正，一些图像中的细节边缘略有模糊，但图像亮度却有了数倍增加。
高亮之外
从以上的分析可以看出，叠加的优势除了以上提到的数倍亮度和采购成本的降低优势外，最大的优势是叠加过程的智能、轻松和高效，降低了叠加的专业门槛。
除此之外，还可以配合NEC其它的软件和功能，衍生很多灵活多样的行业和专业应用。 如叠加与网络软件Image Express Utility
2.0、Desktop Control Utility
1.0配合， 可提供不可停机的备用方案（3+1）满足监控等专业应用需求，工作中可将多台投影机交替使用，并留有一台备用，使得监控工作永不间断，实现永久性的安全保障。
NP3250+系列产品均采用了统一的DICOM标准，并增强了对医学数字影像的灰阶显示，利用高亮智能叠加解决方案和DICOM标准的支持，满足大型医疗研讨会的需求。
相较于单机高亮和其他的叠加方案，NEC的这套高亮智能叠加解决方案具有高性价比、高亮度、高智能的优势， 而且安装方便，对环境要求低，应用范围广泛，可以广泛应用于机场广告、水利水电、教育、医疗、展会租赁等行业和专业应用。
|
|
|
 |
|
|
