该系统为厂家提供了一个显示器产品展示的完美窗口，显示拼接单元采用厂家自己品牌的6个21”液晶显示器，拼接处理器采用CREATOR新款GP-1000图形处理器，实现各种图形的组合拼接处理，整个展示厅通过CREATOR的中控、矩阵进行信号切换、展示厅灯光控制、窗帘控制、液晶显示器升降控制等，为厂家提供电脑信号和视频信号的高亮度、高清晰度的演示效果，实现多路电脑信号和视频信号的同时显示及图像叠加的效果，并通过智能中央控制系统，对整个系统环境进行集中控制，实现人性化的人机交互，使厂家的产品得到完美的演示，给参观者一种强烈的视觉效果和高科技智能化的产品演示氛围。
整个拼接系统由四大块组成：
>> 显示单元，采用显示器厂家自己品牌的特制的6个21”液晶显示器，带两路VGA输入；
>> 智能中央控制系统，采用CREATOR CR-PGMII主机及ST-7100C无线触屏及周边配件；
>> 矩阵信号切换系统，采用CREATOR RGB1616矩阵；
>> 大屏幕拼接显示及图型处理系统，采用CREATOR GP-1000图形处理器；
系统结构图
|
|
系统功能：
CREATOR CR-PGMII智能中央控制系统
1、拼接显示系统的控制
系统采用CREATOR最新二系列控制主机CR-PGMII，采用32位内嵌式处理器，最高主频可达210MHZ，特大内存运算空间8M的SDRAM(可扩展32M)，8M的存储FLASH。CR-PGMII采用独特的双总线系统和高速输入/输出总线结构，提供快速吞吐和系统带宽。通过CR-PGMII控制主机的RS-232控制口对图形拼接控制器进行控制，运用灵活可靠的软件编程，可以调用图形拼接控制器预先设置好的模式，实现2×3图像的拼接显示以及计算机图像、视频图像的叠加等，满足用户各种形式的显示效果。同时配备一台专门的控制PC，实现对图形处理器的全面控制。
2、矩阵信号切换的控制
在矩阵切换的控制上，系统同样通过控制主机CR-PGMII的RS-232控制口对矩阵进行控制�？梢苑奖�、快捷地实现信号的切换，减少人工操作的复杂性和单一性，避免操作上的失误，并且可以实现一键多切及联动的切换功能，完成手动操作无法实现的功能。
3、灯光及设备电源的控制
日光灯和设备电源通过8路的强电控制器CRPWR-8II来完成；可调灯光通过4路调光器CRLITE-4AII实现4路灯光的明暗无级调节。将CRPWR-8II和CRLITE-4AII与控制主机CR-PGMII联系起来，运用软件编程让各种灯光模式得到实现，还能实现对电源开关的安全操作，避免手动误操作而带来的设备损伤。
4、定制的控制界面
在人机控制界面方面，系统配置了一台6.4″无线彩色触摸屏ST-7100C，能够在显示屏上显示高质量的画面和图形，备有64,000真色彩 显示效果，呈现出令人赞赏的高亮度和高清晰度的图形。其所有的控制界面、控制功能以及控制方式均可以根据用户的要求和实际的情况通过软件编程的方式来实现，实现对拼接显示系统、矩阵切换系统和灯光及设备电源的交互式/人性化的控制。整个系统给用户带来的是智能化人性化的控制，既可以通过一指化操作实现一连串的动作，也可以避免人工操作的复杂性和危险性，还能真正提高整个系统的可靠性、稳定性。
矩阵切换系统
计算机信号通过RGB矩阵输入，分别输出到液晶显示器和图型处理器中，其中：4路RGB信号输出分配给图形处理器。6路RGB信号连接到液晶显示器的RGB2输入接口，实现6个液晶显示器的单屏信号切换显示利用矩阵切换系统，可以灵活自由的由用户来选择所要显示的图像来源，体现整个系统的灵活性、开放性。矩阵切换系统是整个系统的重要组成部分，其质量的好坏会直接影响到投影显示的效果，甚至决定整个系统的效果，因此在此系统中选用了CREATOR RGB1616矩阵切换器。
特性：
RGBHV—— 对水平分量和垂直分量的特殊处理，保证图像更加稳定和清晰。同时可以切换RGBS、RGsB、HDTV、S-VIDEO、分量视频和复合视频
400MHz（-3db）RGB 视频带宽（满负载）——保证在切换和分配信号是没有衰减
I/O缓冲——每一路输入/输出都是独立的缓冲器
前面板控制快速切换——通过前面板的控制按钮即可实现任意路输入到输出的快速切换
可视化I/O模式——让使用者通过前面板显示或RS-232/422控制就可以方便地看到任意路输入和输出的连接状态。
预设——独特的I/O配置可以保存和调用前面板的快速切换或RS232的控制切换。该特性允许你设置I/O配置并且存储下来方便将来的使用
RS－232控制端口——在后面板提供了一个RS-232的控制端口，可以通过计算机或其他控制设备对矩阵进行控制
大屏拼接显示系统：
1、系统通过图形处理器实现4路RGB信号、9路视频信号在大屏幕上任意位置以任意大小开窗口显示，最高分辨率可达4096x1536。
2、图形处理器和矩阵切换器的配合使用，使得本系统具备接口齐全、功能强大的显示功能，通过矩阵切换器与图形处理器的两套显示功能，保证了用户系统在任一一套显示出现故障时另外一套显示可以正常的在大屏幕上显示，保证了用户系统的安全稳定的显示运行。
3、通过控制计算机和CR-PGMII控制主机集中控制，各通道任何一路信号均可切换自如。并可根据用户需要制定常用显示模式，实现简单灵活的使用界面。调度员能够通过软件远程控制大屏幕的画面。
拼接系统概述
本系统提供的大屏幕液晶拼接系统采用CREATOR GP-1000图形处理器，采用世界最先进的拼接技术、多屏图像处理技术、多路信号切换技术等应用集合为一体，使整套系统成为一个拥有高亮度、高清晰度、高智能化控制、操作方法先进的大屏幕拼接显示系统。通过本拼接显示系统，能够对网络资源和相关资讯进行实时的演示、监控和智能化管理，使得演示、展览等工作更直观、更高效，同时体现了现代化的企业形象。

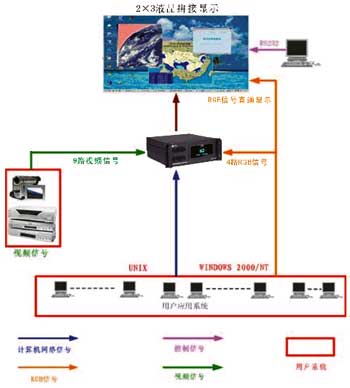

拼接系统结构图
|
|
拼接系统构成
该拼接系统主要由显示单元子系统和控制子系统组成，整个拼接系统通过控制子系统和本地网络相连，可将用户有关应用系统的图文信息显示在大屏幕上，实现控制、调度、指挥、监控现代化。
通过GP-1000图形处理器可以实现用户网络系统在拼接屏上以高分辨率状态显示,最高分辨率可达4096×1536。通过图形处理器可以实现9路视频信号和4路RGB信号在大屏幕上任意位置以任意大小开窗口显示，RGB和视频信号可多路任意叠加、缩放、移动等显示，并可将任何一路以屏为单位几何拼接放大显示。
RGB信号可直通到液晶显示屏，通过RGB矩阵切换器可实现实时同时显示多路RGB信号。图形处理器和矩阵切换器的配合使用，使得本系统具备接口齐全、功能强大的显示功能。系统通过控制计算机集中控制管理，保证每天工作24小时，一年365天连续工作。采用开放式系统，支持TCP/IP等协议，直接与WINDOWS 2003/2000/XP和UNIX X-WINDOWS网络连接，并可同时支持多个网络连接和多路视频图像的拼接显示，可整屏和分屏显示网络信号。
显示模式效果范例
GP-1000图形处理器性能
GP-1000图形处理器的软件平台为WINDOWS 2000，支持TCP/IP协议，支持多网络方式，用户不同系统的工作站信号（包括WINDOWS 2003/NT/2000和UNIX网络工作站信号）都可以通过图形控制，实现跨平台显示，确保用户各种系统在大屏幕上的正确显示。
网络信号显示功能
结合了强大的视频和 RGB 输入功能，运行 Microsoft Windows 2000，能与各Windows 应用程序兼容。标准功能包括：能够和中控系统连通，实现集中控制；以及访问用户各网络平台用程序的联网功能。配备双10M/100Mbps以太网卡，可进行不同网段的信号访问。
视频信号显示功能
支持9路复合视频叠加输入，各种视频信号可以任意开窗在屏幕显示，在屏幕上可任意移动、叠加、缩放、跨屏或全屏显示，使非常灵活且简单易用。
RGB信号显示功能
支持4 路RGB信号输入，通过RGB矩阵可将非网络RGB信号任意切换至屏幕，特别适用于将其它计算机资源如手提电脑、未联网的台式机和旧系统中的图像显示，图像以开窗口方式显示，象其它任何应用程序窗口一样，在屏幕上可任意移动、缩放或跨屏或全屏显示，使非常灵活且简单易用。
控制器功能软件说明
通过的专用配置软件—远程控制软件，可实现网络上的任意一台计算机可做为远程控制台或控制PC使用，通过鼠标及键盘对图形处理器进行远程实时控制或进行信号选择、模式转换、参数调整等操作。
控制器主要指标
| 名称 |
规格 |
| CPU |
P4 2.8G |
| 显示卡 |
96M显存 |
| 内存 |
512M |
| RGB输出 |
6个 |
| RGB输入 |
4路 |
| Video输入 |
9路 |
| 图形显示 |
每个输出640x480 到 1600x1200 像素 |
| 输出色彩 |
32位真彩 |
| 视频制式 |
PAL、NTSC、SECAM |
| 网络接口 |
2个 |
| 硬盘容量 |
80G |
| 光驱 |
52x CD-ROM |
| 软盘 |
选配 |
| 串口 |
2路RS232 |
| 操作系统 |
Window2000 Professional |
| 电源 |
115~230V |
| 工作温度 |
0~55度 |
| 相对湿度 |
5%~95% |
| 抗电磁干扰 |
FCC/VDE A 级 |
|
