[投影之窗消息]
友邦保险（AIA）印尼分公司作为全球保险服务行业的领导者，在亚太区域为商业和个人提供保险服务，有着近百年的经验
。在其雅加达新建的 20 层、45000 平方米的总部大楼内，他们选择了专业视音频集成商 PT ESCO，协助其设计楼内的视音频系统。AIA
提出系统的操作要便捷且完全可靠。最终其选用 Extron DTP® 系统、XTP Systems® 和
Pro 系列控制产品。
“选用 Extron DTP 和 XTP
系统，TouchLink® Pro 触摸屏等设备是为了确保 AIA
视音频系统能够完全可靠的兼容当今及未来的技术，且提供易用的控制�！�
-Vincent Tjoe，集成商 PT ESCO
项目销售顾问
XTP 系统大大优化了可分离式空间的设计
创建多元化的员工培训和协作会议空间是 AIA 的主要目标之一。9
层为主培训区，这里设有模拟银行及可分离式空间，即可作为可容纳 450 人的集会报告厅，也可被分隔为 12
间独立的小型培训室及一个公共休息区。共享的信号源安装在机柜内，放置在设备间，每间小型培训室均配备了投影机和相关的视音频连接。
PT ESCO 为这一灵活的培训区配备了 Extron XTP CrossPoint 3200
�？榛卣笄谢黄�。其内部集成的 XTP CP 双绞线输入和输出板卡用于信号传输。XTPCP 4i
HDMI 输入板卡可将共享的信号源传输至所有的房间，XTP CP 4o SA
音频输出板卡用以支持音频系统。中心的�？榛卣笄谢黄骺芍С治蠢聪低忱┱�。XTP
系统可实现高性能的信号传输，无论系统怎样配置，对用户来说，都是非常简洁的。
XTP 矩阵切换器和终端的连接采用带屏蔽功能的双绞线。每个培训室均配备了 Extron XTP
墙面安装式发送器用以传输 HDMI 或 VGA 视频和音频。该产品支持高达 100m
的长距离信号传输，可轻松满足整个空间内输入信号的传输。XTP SR HDMI
接收器可为每个房间的投影机提供经解析度转换的信号，提供最优的图像效果。
据 PT ESCO 的反馈，XTP 系统满足了 AIA 所有的需求，甚至超越了用户的期望，支持HDMI
和 VGA 信号的同时，稳定的平台保障了信号的切换和远距离传输。“培训中心的 XTP 系统非常的先进，我们可以随意的拆分和合并，以支持不同的房间配置，”
AIA 物业主管 Andrias Gunawan 提到。
DTP 为视音频系统带来更大的灵活性

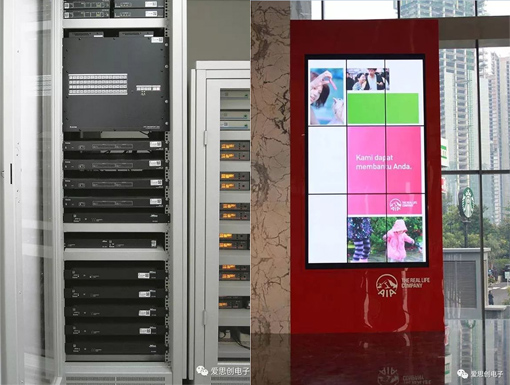

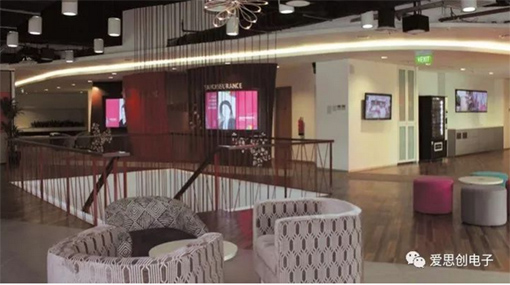

一层设有前台接待和等候区域，以及销售和服务区域。每个区域均配备一台或多台显示屏。主入口处是一套 3x3
纵向排列的拼接墙，客服区采用 2x2 拼接墙。 媒体播放器信号被分配至 3x3
拼接墙。中心大厅和销售区设有多台 60" 触摸屏。PT ESCO 选用 Extron DTP
CrossPoint 84 IPCP MA 70 这一带 DTP 延长功能的 8x4
图像解析度转换演示矩阵切换器来支持本楼层的信号传输。集成商对设备可支持多路输入和多路具有独立的图像解析度转换功能的
DTP 双绞线输出感到非常的满意。同时，内置的音频 DSP、功率放大器和 IPCP Pro
控制处理器，大大简化了系统集成。
20 层的 80 人培训室可被一分为二 - 培训室 A 和
B。每个房间配备的信号源及投影机系统类似，同时设计了一台平板显示屏，更加方便学员观看。设计团队配备了和一层相同的
DTP CrossPoint® 矩阵切换器，以实现灵活的房间配置，Extron DTP T UWP
232 D 墙面发送器安装在两面固定的墙上，DTP HDMI 4K 230 Rx
接收器安装在显示屏后方。集成商对演示切换器在传输数字化视频和嵌入式音频的同时，还可传输双向控制信号至
Epson
投影机这一性能表示很满意。通过同一根双绞线传输不同类型的信号，不仅简化了安装，也减少了对线材的需求及布线的成本。可传输
4K 视频信号和经过解析度转换的图像到指定显示屏也让 AIA 感到受益匪浅。此外，矩阵切换器 2U
高的机箱可有效节省机柜的空间。

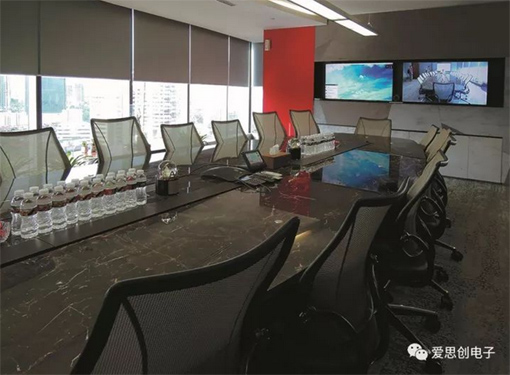

董事会议室
董事会议室是整个 AI 总部大楼内最为精致的会议室，拥有优雅的空间设计，从 19
层可俯瞰城市的风貌。这一 18 座的会议室所配备的视音频设备包含了 2 台 55" 平板显示屏，1 台
Epson 交互式投影机，一套优质的可支持 10
路无线麦克风的音频系统，带高清摄像头的视频会议系统，智能照明系统，以及可远程�？氐陌僖洞啊Ｐ藕趴捎苫翊渲�
60m
的距离。视音频系统所要具备的功能是能够在不同设备之间快速切换，并提供经解析度转换的视频信号，以及分配和远距离传输视音频和控制信号。
PT ESCO 再次配备了 DTP CrossPoint 84 IPCP MA
70，其具有高可靠的灵活性，音频处理功能，以及内置的控制处理器。切换器的高性能解析度转引擎可轻松的兼容不同的信号格式，在不同的输入之间快速切换，大大提升了演示效果。
DTP CrossPoint
矩阵切换器为视频会议系统及附近的平板显示和投影机提供了高度可靠且优异的图像品质。
音频系统则由 Extron DMP 128 C 处理器来统一处理，实现对室内 8
路音频通道进行回声消除，大大提升了视频会议通话效果。设备的 POTS
模拟电话端口可让演讲者接听或者向远端会议参与者发起会话。
双向RS‑232 信号和视频信号通过一根 DTP 双绞线传输，可远程控制设备而无需通过额外的线缆。
TouchLink Pro 简化视音频系统控制

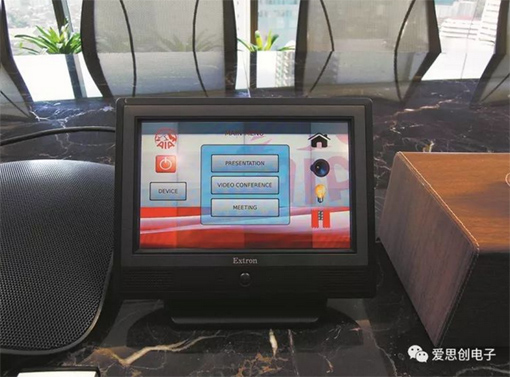

安装在一层大厅的 Extron TLP Pro 720T， TouchLink Pro 7
英寸桌面安装式触摸屏，可直接连接至 DTP CrossPoint 84 IPCP MA 70 内置的
IP Link Pro 控制处理器，而无需单独安装额外的控制处理器。触摸屏通过 Extron XTP
PI 100 以太网电源和路器进行远程供电。这一配置不仅简化了设计，也减少了对本地电源的需求。

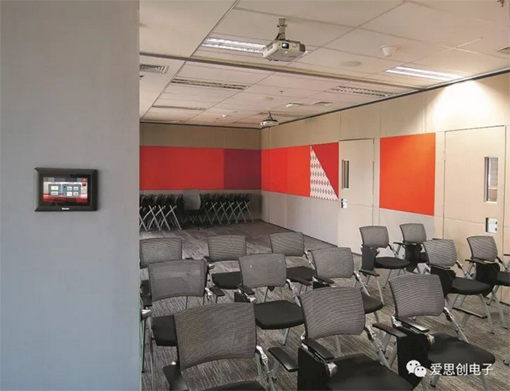

在分离的培训室， 讲师能够独立便捷的操作视音频系统，而不受其它房间的干扰是至关重要的。9
层的分离式培训室均安装了 TLP Pro 520M， TouchLink Pro 5
英寸触摸屏。其功能和桌面式型号类似，但尺寸大小更适合小型培训室。
公共休息区配备了墙面安装式 TLP Pro 1020M， TouchLink Pro 10
英寸触摸屏，可让学员在休息期间选择播放不同的信号源。“TouchLink Pro
同系列触摸屏的部署，以及带 PIN 码的访问权限，带来便捷操作的同时，也确保了网络环境的安全。”
Tjoe 提到。
“我们只希望通过一块触摸屏来轻松控制房间内所有设备，TouchLink Pro
触摸屏带给我们的便捷远远超出我们的预想。”
- Andrias Gunawan， AIA 物业主管
成果反馈
整个视音频系统的安装和调试耗时 7 个月。根据 PT ESCO 的反馈， XTP
系统的易于集成性，DTP CrossPoint 演示矩阵切换器的一体化设计，和可快速定制界面的
TouchLink Pro 触摸屏系列为整个项目能够按时完成带来了极大的帮助。
AIA
对新的总部大楼，特别是他们日常依赖的先进的视音频系统表示非常满意。视音频系统操作的便捷性和稳定性得到了用户的认可。
