江友电讯-DLP大屏幕拼接系统在水利行业的解决方案

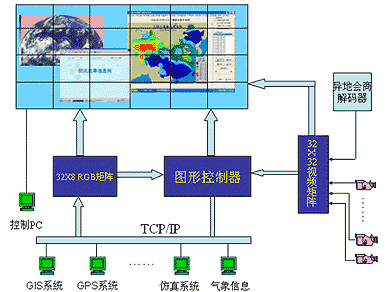

大屏幕系统结构图

    水利行业在中国有着悠久的历史，同时也是信息十分密集的行业。1998年以来，国家就提出了大力建设中国的“数字水利”的宏伟目标。概括地说，“数字水利”将是一个以空间信息为基础，融合各种水利专业信息的系统平台，是对真实水利现象的数字化重现。

    “数字水利”大致由水利信息的采集、传输、存储、模拟和决策等子系统组成，融合了大规模的计算机技术、遥感、地理信息系统、全球定位系统、虚拟现实技术、多媒体技术和大规模存储技术，形成了由海量地球信息组成的多分辨率、多尺度、多时空的数字图文信息。如何把这些大规模的综合数字图文信息真实的重现出来，提供一个高亮度、高分辨率、多窗口的数字显示平台，是“数字水利”的关键技术之一。

    深圳市江友电讯设备有限公司（以下简称江友电讯）由湖北清江水电开发集团公司投资组建，主要致力于通讯和视讯产品在电力、水利和电信、航空等行业的数字化集成，提供完美的解决方案。江友电讯拥有多名水利信息化的资深专家，自2001年成为日本东芝DLP数字投影拼接墙的中国代理以来，一直致力于中国“数字水利”大屏幕显示子系统的建设和开发，先后中标“国家防汛抗旱总指挥部会商室”、“国家防汛抗旱总指挥部调度值班室”和“天津海河水利委员会监控中心”等国家重点项目的大屏幕显示系统。

一、TOSHIBA DLP大屏幕拼接系统在水利的应用

1.1数据实时监控
GIS地理信息系统的接入：
通过Web的方式引入GIS系统，把水利防汛抗旱业务中的各种信息与反映空间位置的图形信息有机的结合在一起。为监控和决策人员提供了表现力丰富的三维地图。
GPS定位系统的接入：
GPS技术的广泛应用使得防汛期间堤坝险情自动报警和抢险车辆统一准确指挥调度成为可能。通过大屏幕监控巡查人员、抢险车辆的实时位置，准确定位并统一调度资源，为防洪抗险争取了宝贵的时间。
数字监控图像的接入：
TOSHIBA DLP大屏幕显示系统能直接显示本地或基于Web的视频图像信号，实现远程监控，获取第一手资料。
1.2虚拟仿真
通过建立利用各种数学模型，输入有关变量参数，得到各种模拟图文信息，为职能部门提供决策支持。
1.3水利会商
大屏幕显示系统在水利行业的广泛应用，为相关决策人员提供了一个高分辨率、大画面、多信息的交互式显示平台，最大限度的实现了各种实时信息的共享。为水资源调度、灾情评估、洪水预警等提供了决策依据。

二、系统的组成和结构
数字水利的发展无疑会加快水利行业的信息化过程。面对着各种各样的虚拟和现实的水利数据，如何提供一个综合有效、可靠稳定、实时性强、响应速度快的综合显示方案，是本方案的重点。
以下是江友电讯水利行业大屏幕显示系统解决方案系统结构图：

系统的组成模块：
1、日本原装TOSHIBA DLP拼接单元
2、基于以太网与广域网的图形控制器
3、RGB矩阵
4、视频矩阵
5、控制PC
6、集中控制系统（可选）

三、系统的功能概述
3.1 RGB信号显示
用户RGB(VGA)信号通过RGB切换矩阵同时输出到大屏幕，通过内置控制器处理在大屏幕上做单屏、多屏、整屏等拼接显示方式。
RGB矩阵还可以输出到图形拼接控制器的RGB输入端口，并同时显示在大屏幕上实现放大、缩小、跨屏、平移、叠加等多种操作，不受物理拼缝的限制。
3.2网络信号显示
工作站信号通过计算机网络与图形拼接控制器实现各工作站信号在大屏幕上以超高分辨率的显示调用和任意放大、缩小、跨屏、平移、多层叠加等各种显示功能。
通过软件在NT/2000网络环境下实现X Windows“虚屏”技术，实现UNIX平台下的计算机信号显示至组合屏上。
系统支持网络分控功能，支持多鼠标操作，操作人员可在网络工作站上完成对组合屏的控制。
3.3视频信息显示
视频信号通过视频矩阵处理后于各种不同通道输出，将视频以一分二方式，分一组直送组合屏；另一组接入图形拼接控制器，可将24路的视频信号的任一路或多路以任意大小、任意位置显示在组合屏上。
3.4 混合显示方式：通过各种不同的途径显示RGB信号、网络信号、视频信号、使得视频信号的连接方式和显示方式更加灵活方便，可同时在大屏幕上混合显示。

四、TOSHIBA DLP拼接墙的优势
1、先进的全数字化图像处理技术
TOSHIBA DLP采用美国TI公司最新的12度偏转角0.7英寸DMDTM芯片，在内部光引擎设计中也采用了全数字化处理。全数字化是TOSHIBA DLP的标志，它为此提供了高清晰度的图像显示。
2、高可靠性
由于TOSHIBA DLP采用的是镜面偏转反射成像，长期连续工作对于成像部分没有任何影响。另外，由于TOSHIBA DLP采用的是飞利浦公司最好的UHP冷光源灯泡和先进的管道式散热设计，可以支持24小时连续开机，一年365天连续工作。
3、易用型
TOSHIBA DLP采用中文操作界面，可以为用户设定常用工作模式，并通过控制计算机集中管理。
4、强大网络显示功能
TOSHIBA DLP大屏幕拼接显示系统除了可以直接接入计算机RGB信号、视频信号外，还可以直接接入网络信号，把视频监视信号直接调用到大屏幕上显示。本系统支持WIN NT/2000/9X网络平台，也可支持UNIX网络。
5、可扩充性
TOSHIBA DLP拼接单元采用箱体化结构，并以积木式拼接，使得日后设备扩充变得非常简单。另外，图形控制器也是采用开放式模块化结构，只要增加相应板卡，就可实现扩充功能。
6、经久耐用性
采用先进的CAD设计手段，合理设计光路，结构更为紧凑的光学系统，一体化的箱体设计，拼接更简单，拼缝更小，整屏装饰美观，经久耐用。

本文由深圳市江友电讯设备有限公司视讯经营中心提供

2003.04
